Наименование:
Паук-1, Паук-2, Паук-2М, Паук-Универсал и Паук-Универсал-5

Тип:
Крепежно-механические устройства

ТУ:


Краткое тех. описание:
Предназначено для удобной фиксации импульсных рентгеновских аппаратов на трубах из ферромагнитных сталей при радиографическом контроле

Цена Паук-1, Паук-2, Паук-2М...:
Уточняйте по телефону или через обратную связь.

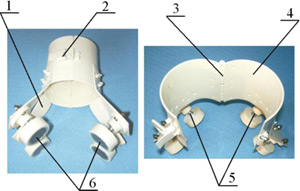

Крепежно-механические устройства «Паук-1», «Паук-2», «Паук-2М», «Паук-Универсал» и «Паук-Универсал-5»

1 Ножки
2 Фиксирующий замок
3 Петли

4 Охватывающий хомут
5 Шаровые опоры
6 Малогабаритные магниты

Штативно-механическое устройство «ПАУК-1» предназначено для удобной фиксации импульсных рентгеновских аппаратов на трубах из ферромагнитных сталей при радиографическом контроле. Внешний вид устройства «ПАУК-1» показан на рисунке.

Устройство «ПАУК-1» создает необходимую при производстве радиографического контроля жесткость крепления излучателя, что исключает его перемещение и вибрацию, а также обеспечивает необходимое качество снимков. Петельная конструкция охватывающего рентгеновскую трубку хомута с фиксирующим замком позволяют легко установить и зафиксировать в устройстве рентгеновский аппарат. Мощные малогабаритные магниты обеспечивают устойчивость на цилиндрических поверхностях контролируемых объектов и легкость демонтажа. Для увеличения диапазона контролируемых диаметров объектов контроля необходимо отогнуть ножки устройства

Технические характеристики

Материал устройства – листовая сталь, покрытая порошковой полиэфирной краской

Диапазон фокусировки фокусного расстояния – от 0 до 100 мм

Диапазон диаметров объекта контроля – от 80 до 170 мм

Диаметр механизма захвата рентгеновского аппарата – 80 мм

Габаритные размеры – 100 х 200 х 190 мм

Масса – 1 кг
