Негатоскоп «БИЯ-5»
Негатоскоп «БИЯ-5» предназначен для
расшифровки рентгенограмм и может применяться в лабораториях дефектоскопии и
медицинской радиографии
Отличительные особенности:– плавная регулировка яркости
дополнительного экрана;
– бесшумность;
– наличие вентилятора для охлаждения негатоскопа;
– применение галогенной лампы повышенной яркости для дополнительного экрана,
обеспечивающей просмотр плотных фрагментов рентгенограмм.

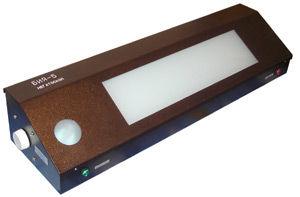

Металлический корпус негатоскопа имеет наклонную крышку с рабочей плоскостью,
на которой расположены два экрана. Основной экран расположен в центре, а
дополнительный – в левой стороне крышки негатоскопа.
Электротехническая часть негатоскопа состоит из двух независимых частей. Одна
часть обеспечивает включение и работу шести электролюминесцентных ламп,
расположенных под стеклом основного экрана. Другая часть обеспечивает включение,
работу и регулирование светового потока галогенной лампы, помещенной под
дополнительным экраном.
Схема негатоскопа построена таким образом, что основной и дополнительный экраны
могут быть включены независимо друг от друга, что дает определенное удобство при
работе с негатоскопом.
Технические характеристики
|
Питание –
однофазная сеть переменного тока 220 В, 50 Гц
Потребляемая мощность не
более 155 ВА
Количество экранов –
2
Размеры экранов:
– основного – 100 x 400 мм;
– дополнительного – Ø
50 мм
Яркость экранов:
– основного – около 60 000
кд/м2;
– дополнительного – около
200 000 кд/м2
Максимальная плотность потемнения
просматриваемой пленки:
– на основном – 2,8;
– на дополнительном – 3,3
Источники света:
– люминесцентный светильник WL-4003
( Camelion ) 16 Вт – 6 шт.
– лампа галогенная c защитным стеклом JCDR (
Camelion ) 75 Вт – 1 шт.
Габаритные размеры не
более – 700 x 200 x 140 мм
Масса не
более 8 кг
|
|
