ГРОТ 12Н Георадар / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ГРОТ 12Н

Тип:
Георадар

ТУ:


Краткое тех. описание:
Предназначен для использования в геологии и строительстве

Цена ГРОТ 12Н:
Уточняйте по телефону или через обратную связь.

Георадар ГРОТ 12Н



Общее описание

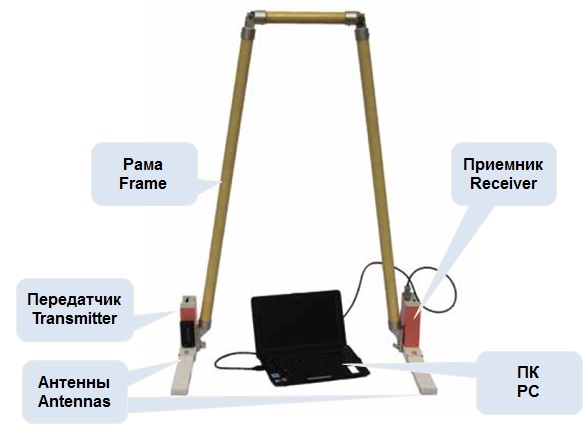

ГРОТ 12Н это первый универсальный георадар, совмещающий возможности низкочастотного и высокочастотного георадара. Частотный диапазон ГРОТ 12Н от 15 до 1000 МГц. Георадар ГРОТ 12Н обладает большим энергетическим потенциалом и показывает отличные результаты как на малых так и на больших глубинах зондирования. Георадар ГРОТ 12Н состоит из передатчика, приёмника и комплекта антенн. Георадар управляется персональным компьютером (это может быть ноутбук или планшетный компьютер) через Bluetooth или соединительный кабель. Обработка и интерпретация данных происходят в реальном времени, управляющая программа имеет удобный графический интерфейс. Регистрация сигнала производится непосредственно в цифровой линейной форме. В комплекте с ГРОТ 12Н предлагаются антенны различных диапазонов с центральной частотой от 750 до 15 МГц и размерами от 0.2 до 10 метров соответственно. Применение антенн меньшей длины позволяет повысить разрешающую способность прибора. Например, георадар ГРОТ 12Н с антеннами 0.2 метра различает неоднородности размером около 3 сантиметров, погрешность измерений по трассе определяется шагом перемещения. Глубина зондирования ГРОТ 12Н с антеннами длиной 10 метров достигает 100 метров в зависимости от характеристик грунта. Работа с георадаром проводится одним или двумя операторами в ручном или автоматическом режиме с регулируемым периодом пуска процесса регистрации. Георадар характеризуется высокой скоростью проведения съемки и неограниченным временем автономной работы.

Технические характеристики
Диапазон рабочих частот, МГц 15-1000
Энергетический потенциал, дБ ≥190
Импульсная мощность передатчика, МВт ≥1
Средняя излучаемая мощность, Вт ≤0.1
Диапазон регистрируемых временных задержек, нс 20000
Входное сопротивление, Ом 100
Длина импульса передатчика, нс 1-20
Чувствительность приёмника, мкВ ≥50
Диапазон рабочих температур, C -20 +60
Потребляемая мощность, Вт ≤6
Вес георадара с аккумуляторами, кг ≤3,0
Время обработки, сек. <0.5
Тип соединения с компьютером RS485, USB, Ethernet; Bluetooth
Базовая комплектация
Наименование продукции Единиц
Приемник 1
Передатчик 1
Зарядное устройство 1
Кабель для соединения с ПК 1
Руководство по эксплуатации 1
Комплект антенн 1
Программное обеспечение GROT 12 1
Аккумуляторы 2
Рама 1
Кейс 1
Матерчатая сумка 1
Дополнительные опции Антенны
Длина, м. Разрешающая способность по глубине, м. Макс. глубина зондирования, м.
Стандартный вариант
0.2 0.02 – 0.04 3
0.3 0.03-0.06 5
0.5 0.03 - 0.1 7
1.0 0.1 - 0.5 12
1.5 0.1 - 0.5 15
2.0 0.2 - 0.7 35
Гибкий вариант
2.0 0.2 - 0.7 35
4.0 0.5 - 1.5 40
6.0 0.5 - 2.0 50
10.0 1.0 - 3.0 100
Экранированный вариант
0.3 0.03 - 0.05 3
0.5 0.03 - 0.1 8
1.0 0.1 – 0.5 17
Передатчик
  • Передатчик с мощностью более 1 МВт (напряжение 6-10 кВ) для глубин более 100 метров.
Программное обеспечение
  • Программа Гипербола
  • Программа трёхмерного сканирования GROT
