ПАСО1-П Пост сигнализации общепромышленный / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ПАСО1-П

Тип:
Пост сигнализации общепромышленный

ТУ:


Краткое тех. описание:
Предназначен для предупреждающей и аварийной сигнализации в пожарной и охранной системах

Цена ПАСО1-П:
Уточняйте по телефону или через обратную связь.

ПАСО1-П пост сигнализации общепромышленный

Пост ПАСО1-П

Пост аварийной сигнализации общепромышленного назначения ПАСО1-П предназначен для предупреждающей и аварийной сигнализации в пожарной и охранной системах.

Применение двух режимов работы позволяет использовать посты одновременно в системе охранной и пожарной сигнализации при одинаковых по напряжению входных сигналах.

Посты ПАСО1-П используются в системах, где наличие взрывоопасных смесей исключено.

Основан на принципе обратного пьезоэффекта при подаче генерированного, промодулированного в резонансном диапазоне частот напряжения.

В данном изделии применены две промодулированные частоты, что позволяет использовать эти изделия в двух режимах работы.

Основные преимущества ПАСО1-П перед постами ПАСО1 с электромеханическим приводом:

- малая потребляемая мощность потребления;

- возможность применения модулированных частот, которые отличаются от промышленных;

- отсутствие дополнительной регулировки в процессе эксплуатации;

- наличие управляющих сигналов, что дает возможность при одинаковом напряжении цепей управления использовать одновременно в охранной и пожарной сигнализации;

- возможность применения двух цветов сигнализации при соблюдении малых габаритов.

Условия эксплуатации ПАСО1-П

Характеристики

Значения

Климатическое исполнение постов

У1 и У3

Температура окружающего воздуха:



- для У1

от -50 ˚С до +60 ˚С

- для У3

от -30 ˚С до +70 ˚С

Степень защиты постов

IP65

Относительная влажность воздуха

до 95 % при температуре до +60 ˚С

Высота над уровнем моря

не ограничена

Посты аварийной сигнализации ПАСО1-П состоят из индикатора световой сигнализации, блока подачи звуковых сигналов, которые расположены на крышке. На корпусе расположен ввод для подсоединения кабеля диаметром от 8 до14 мм. Связь между световой и звуковой сигнализацией осуществляется блоком электронных преобразований, работающем на микропроцессорном управлении.

В качестве индикатора световой сигнализации использован индикатор высокой яркости КИПМ20, шестикристальный с двумя цветами сигнализации.

Подача звукового сигнала осуществляется пьезокерамическим динамиком SCS-32 фирмы Sonitron для климатического исполнения У1 и РСТ-5700 фирмы КЕРО для климатического исполнения У3.

В зависимости от подачи управляющих сигналов U1 или U2 задается режим работы светового сигнала (повторнократковременный или же непрерывный), а также работа звукового сигнала (первая модулированная чистота или вторая модулированная чистота).

Технические характеристики ПАСО1-П

Характеристики

Значения

Номинальное рабочее напряжение:



- переменный ток, В

24, 36, 127, 220

- постоянный ток, В

12, 18, 24

Номинальный рабочий ток, А не более

0,04

Максимальный ток в режиме ожидания, А не более

0,01

Номинальная потребляемая мощность, Вт не более

1

Уровень звукового давления сигнала по акустической оси на расстоянии 1 м:



- для климатического исполнения У1, не менее, дБ

98

- для климатического исполнения У3, не менее, дБ

118

Сила света, mcd не менее

2000

Угол обзора светодиода, град

180

Диапазон первой модулированной частоты, Гц

от 1000 до 5000 с частотой 1Гц.

Диапазон второй модулированной частоты, Гц

от 2500 до 3500 с частотой 4Гц.

Цвета светодиода (возможны другие варианты по требованию заказчика)

зеленый - красный, желтый - красный

Обозначение постов ПАСО1-П при заказе

ПАСО1-П-Х1Х2-1Х31Х4

ПАСО1 - пост аварийной сигнализации светозвуковой, общепромышленного применения;

П - пьезокерамический динамик;

Х1 - номинальное напряжение

- переменного тока: 1 - 24 В; 2 - 36 В; 3 - 127 В; 4 - 220 В;

- постоянного тока: 5 - 12 В; 6 - 18 В; 7 - 24 В.

Х2 - режим работы: 3 - совмещенный;

Х3 - цвет свечения первого сигнализатора: Л - зеленый, Ж - желтый;

Х4 - цвет свечения второго сигнализатора: К - красный.

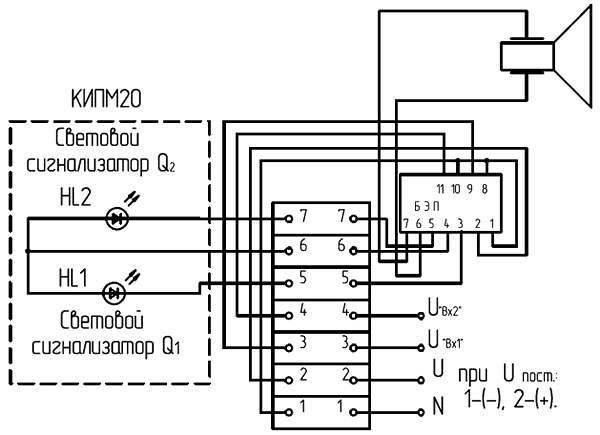

Электрическая схема постов типа ПАСО1-П

Электрическая схема постов типа ПАСО1-П

Таблица назначения клеммных зажимов поста ПАСО1-П

№ клеммного зажима ХТ1

Обозначение

Назначение

Режим работы звукового сигнала

Режим работы светового сигнализатора Q1

Режим работы светового сигнализатора Q2

1

N

Нейтраль сети

Дежурный

Дежурный

Дежурный

2

U

Фаза сети

3

Uвх1

Первая ступень сигнализации

Первая модулированная частота

Повторнократковременный

Отключен

4

Uвх2

Вторая ступень сигнализации

Вторая модулированная частота

Отключен

Непрерывный

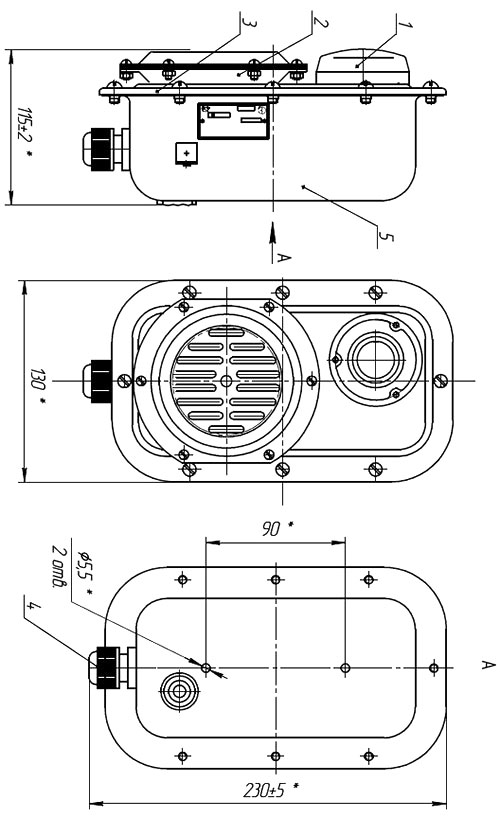

Чертеж ПАСО1-П
