ДТПМ-Р Преобразователь температуры / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ДТПМ-Р

Тип:
Преобразователь температуры

ТУ:
ТУ 4218-007-97817222-14

Краткое тех. описание:


Цена ДТПМ-Р:
Уточняйте по телефону или через обратную связь.

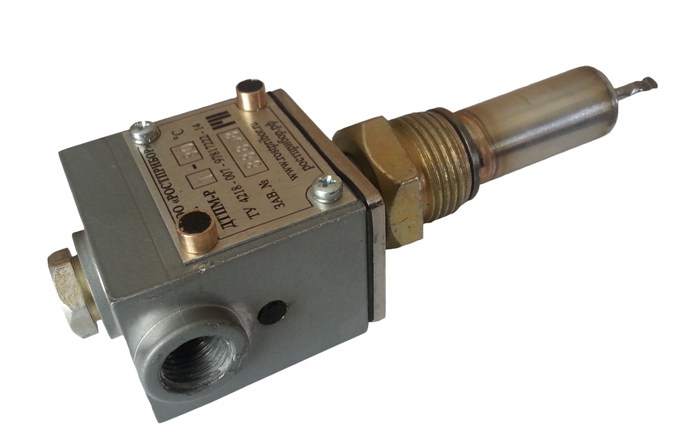

Преобразователь температуры ДТПМ-Р

ТУ 4218-007-97817222-14

ДТПМ-Р

Преобразователь температуры ДТПМ-Р предназначен для преобразования отклонения температуры контролируемой среды в пропорциональный пневматический сигнал, подаваемый на усилитель-преобразователь или на исполнительные механизмы системы автоматического регулирования температуры тепловозных дизелей.
Вид климатического исполнения  категории 2 по ГОСТ 15150.
Прибор предназначен для работы при температуре от плюс 10 до плюс 75 °С для ДТПМ-1Р, ДТПМ-2Р, ДТПМ-3Р и от минус 60 до плюс 75 °С для ДТПМ-4Р, относительной влажности до 100% при температуре 35 °С, при вибрациях с частотой от 10 до 100 Гц при ускорении до 50 м/с2, при воздействии ударов с ускорением до 100 м/с2.
Степень защиты корпуса преобразователей — IP00 по ГОСТ 14254.
Контролируемые среды — интенсивно перемешиваемые пресная вода, масла и другие жидкости, не агрессивные к нержавеющим сталям.
Приборы могут использоваться как для стационарного, так и для передвижного шахтного оборудования, а так же для других устройств в условиях, оговоренных техническими условиями.

Пределы уставок, зона пропорциональности, зона нечувствительности указаны в таблице.

Условное обозначение Предел уставки



Зона пропорциональности



Зонанечувствительности ° С,
не более
Нижний предел, °С Верхний предел, °С Нижний предел, °С Верхний предел, °С
ДТПМ-1Р +50 +80 4 9 3
ДТПМ-2Р +40 +70 10 15 3
ДТПМ-3Р +70 +90 12 20 3

Основная погрешность настройки преобразователя на фиксированную температуру — ±1,5 °С.
Давление питания преобразователя – от 0,539 до 0,588 МПа (от 5,5 до 6,0 кгс/см2).
Масса преобразователя — не более 0,8 кг.
Средний срок службы — 10 лет.
Средний ресурс — 40000 ч.

Габаритный и установочный чертеж
