ГСК 123-230/25 3+1 (С)

Тип:
УЗИП класса I+II+III

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена ГСК 123-230/25 3+1 (С):
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса I+II+III

ГСК 123-230/25 3+1 (С)

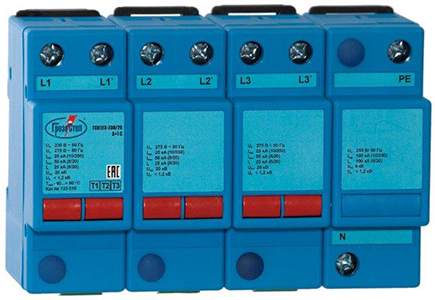

Габаритный чертеж ГСК 123-230/25 3 1 (С)



Четырехполюсные УЗИП класса испытаний I,II,III комбинированного типа для сетей с системой заземления типа TN-S, TT. Uo = 230/380 В 50 Гц. Iimp(L/N) (10/350)= 25 кА, Iimp(N/PE)(10/350)= 100 кА. Выполнены по схеме для защиты от поперечных перенапряжений в цепях "провод - провод".

Устройства серии ГРОЗОСТОП® ГСК123-230/25 3+1 (С) по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном или кабельном вводе электропитания.


ГРОЗОСТОП® ГСК123-230/25 3+1 (С), ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
 Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования не более 5 м по кабелю.
 Выполнены по схеме для защиты от поперечныхных перенапряжений в цепях "провод - земля".
• Способны отводить импульсы тока  Iimp(L/N) (10/350)= 25 кА, Iimp(N/PE)(10/350)= 100 кА.
• Обеспечивают уровень напряжения защиты при Uoc Up<900 В.
• Работают в температурном диапазоне -60°C...+80°C.
• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут.
 Для удаленного контроля ГРОЗОСТОП® ГСВ123-230/25 3+1 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Структура наименования ГРОЗОСТОП®  ГСК123-230/25 3+1 (С) :

ГСК - серия устройств  для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
123- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
* -  номинальное напряжение системы, Uо AC;
** -  импульсный ток, Iimp(L/N)(10/350);
3+1 -количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния.

Пример: ГРОЗОСТОП® ГСК123-230/25 3+1 С  - УЗИП для защиты  оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ Р 51992, Uо=230 В АС, Iimp(L/N)(10/350)=25 кА, четыре полюса, схема включения для защиты от поперечных перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Схемы:
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСК123-230/25 3+1 С
схема подключения УЗИП серии ГРОЗОСТОП ® ГСК123-230/25 3+1 С к трехфазной сети с системой заземления типа TN-S
схема подключения УЗИП серии ГРОЗОСТОП ® ГСК123-230/25 3+1 С к трехфазной сети с системой заземления типа TN-S "V - соединение"


Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008


Теория и особенности применения:
УЗИП и его параметры

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S




Технические характеристики
ГСК123-230/25 3+1 С

ГСК123-230/25 3+1
Количество полюсов
4
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
I, II, III
Вид защиты
L/N, N/PE
Номинальное напряжение системы / 50 Гц, Uо
230/380 В
Максимальное длительное рабочее напряжение L/N / 50 Гц, UC
275 B
Максимальное длительное рабочее напряжение N/PE / 50 Гц, UC
255 B
Импульсный ток L/N, Iimp(10/350)
25 кА
Импульсный ток N/PE, Iimp(10/350)
100 кА
Коммутируемый заряд L/N, Q
12,5 A×сек
Коммутируемый заряд N/PE, Q
25 A×сек
Удельная энергия L/N, W/R
156 кДж/Ом
Удельная энергия N/PE, W/R
2500 кДж/Ом
Суммарный импульсный ток  ITotal(10/350)
100 кА
Максимальный разрядный ток, Imax(8/20)
50 кА
Номинальный разрядный ток L/N, In(8/20)
25 кА
Номинальный разрядный ток N/PE, In(8/20)
50 кА
Испытательный импульс L/N, Uoc(1,2/50)
20 кВ
Испытательный импульс N/PE, Uoc(1,2/50)
6 кВ
Уровень напряжения защиты L/N при Iimp, Up
<1,2 кВ
Уровень напряжения защиты L/N при Uoc, Up
<900 В
Временное перенапряжение L/N,  UT
335 В/5 сек
Временное перенапряжение N/PE,  UT
1200 В/0,2 сек
Номинал защитного предохранителя
315 A  gG
Номинал защитного предохранителя при "V" - соединении
125 A  gG
Допустимый ток короткого замыкания, Ip
80 кА
Рабочая температура, υ
-60°C...+80°C
Время срабатывания L/N, tA
< 25 нсек
Время срабатывания N/PE, tA
< 100 нсек
Степень защиты в соответствии с ГОСТ 14254
 IP20
Монтаж
DIN-рейка 35 мм
Cечение присоединяемых проводников, макс. значения
50 мм²
Материал корпуса
 Polyamide PA6
Cрок эксплуатации
не менее 10 лет
Контакты дистанционной сигнализации

-электрическая прочность
3,75 кВэфф
-сопротивление изоляции
2 x 107 Ом
-макс. коммутируемый ток
~ 0,5 A
-макс. коммутируемое напряжение
 ~ 250 В
Масса
1125 гр.
Номер по каталогу
123 010

123 011
