ГСК 123-220 ПТ С УЗИП класса I+II+III / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ГСК 123-220 ПТ С

Тип:
УЗИП класса I+II+III

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена ГСК 123-220 ПТ С:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса I+II+III

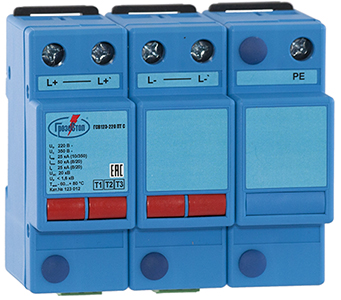

ГСК 123-220 ПТ С










Трехполюсные УЗИП класса испытаний I,II,III комбинированного типа для сетей постоянного тока. Uo = 220 В DC. Iimp(10/350)= 25 кА.

Устройства серии ГРОЗОСТОП® ГСК123-220 ПТ С по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах постоянного тока при воздушном или кабельном вводе электропитания.


ГРОЗОСТОП® ГСК123-220 ПТ С, ТУ 3428-002-79740390-2007 – серия трехполюсных УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника.
• УЗИП разработаны специально для сетей постоянного тока.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
 Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования не более 5 м по кабелю.
• Способны отводить импульсы тока Iimp (10/350)= 25 кА.
• Обеспечивают уровень напряжения защиты при Uoc Up<1300 В.
• Работают в температурном диапазоне -60°C...+80°C.
• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут.
 Для удаленного контроля ГРОЗОСТОП® ГСК123-220 ПТ С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Структура наименования ГРОЗОСТОП®  ГСК123-220 ПТ С :

ГСК - серия устройств  для защиты оборудования распределительных сетей до 1000 В переменного тока или 1500 В постоянного тока комбинированного типа;
123- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
220 -  номинальное напряжение системы, Uо DC;
ПТ - разработаны специально для сетей постоянного тока
C - наличие дистанционной сигнализации рабочего состояния.

Схемы:
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСК 123-220 ПТ С
схема подключения УЗИП серии ГРОЗОСТОП ® ГСК 123-220 ПТ С к сети постоянного тока с системой заземления типа TN-S система а
схема подключения УЗИП серии ГРОЗОСТОП ® ГСК 123-220 ПТ С к сети постоянного тока с системой заземления типа TN-C система b
схема подключения УЗИП серии ГРОЗОСТОП ® ГСК 123-220 ПТ С к сети постоянного тока с системой заземления типа TT система a
схема подключения УЗИП серии ГРОЗОСТОП ® ГСК 123-220 ПТ С к сети постоянного тока с системой заземления типа IT система a


Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008


Теория и особенности применения:
УЗИП и его параметры

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S




Технические характеристики
ГСВ123-220 ПТ С
Количество полюсов
3
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
I, II, III
Вид защиты
L+/L-, L+/PE, L-/PE
Номинальное напряжение системы DC, Uо
220 В
Максимальное длительное рабочее напряжение DC, UC
350 B
Импульсный ток для 1 полюса, Iimp(10/350)
25 кА
Коммутируемый заряд для 1 полюса, Q
12,5 A×сек
Удельная энергия для 1 полюса, W/R
156 кДж/Ом
Суммарный импульсный ток (L+)+(L-)/PE, ITotal(10/350)
50 кА
Максимальный разрядный ток L+(L-)/PE, Imax(8/20)
50 кА
Номинальный разрядный ток L+(L-)/PE, L+/L-, In(8/20)
25 кА
Испытательный импульс  L+(L-)/PE, Uoc(1,2/50)
20 кВ
Уровень напряжения защиты при Iimp L+(L-)/PE, Up
<1,0 кВ
Уровень напряжения защиты при Imax L+(L-)/PE, Up
<1,6 кВ
Уровень напряжения защиты при In L+(L-)/PE, Up
<1,2 кВ
Уровень напряжения защиты при Uoc L+(L-)/PE, Up
<1,3 кВ
Номинал защитного предохранителя
315 A  gG
Номинал защитного предохранителя при "V" - соединении
125 A  gG
Устойчивость к токам короткого замыкания
80 кА
Рабочая температура, υ
-60°C...+80°C
Время срабатывания, tA
< 100 нс
Степень защиты в соответствии с ГОСТ 14254
 IP20
Монтаж
DIN-рейка 35 мм
Cечение присоединяемых проводников, макс. значения
50 мм²
Материал корпуса
 Polyamide PA6
Cрок эксплуатации
не менее 10 лет
Контакты дистанционной сигнализации

-электрическая прочность
3,75 кВэфф
-сопротивление изоляции
2 x 107 Ом
-макс. коммутируемый ток
~ 0,5 A
-макс. коммутируемое напряжение
 ~ 250 В
Масса
730 гр.
Номер по каталогу
123 012
