Однополюсные УЗИП класса испытаний III ограничивающего типа, применяются для защиты фазного проводника в системах переменного тока и полюса в системах постоянного тока. Uo = 230/300 В AC/DC. In (8/20)= 3 кА.
|
|
|
|
Устройства серии ГРОЗОСТОП® ГСД3-230/TNС испытаны в соответствии с классом испытаний III, согласно ГОСТ Р 51992-2011. Устанавливаются после УЗИП класса II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначены для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.

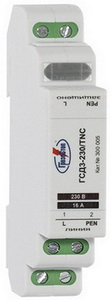

ГРОЗОСТОП® ГСД3-230/TNС, ТУ 3428-002-79740390-2007 – серия однополюсных УЗИП класса испытаний III на основе оксидно-цинковых варисторов.
• Предназначены для защиты фазного проводника в системах переменного тока и полюса в системах постоянного тока от противофазных перенапряжений в цепях L/PEN, L+/PEN.
• Выпускаются на номинальное рабочее напряжение системы Uо= 230/300 В AC/DC.
• Применяются в сетях переменного тока с системой заземления типа TN-C и TN-C "система a" - в сетях постоянного тока.
• Возможно параллельное и последовательное подключение к защищаемой сети.
• Способны отводить импульсы тока In(8/20) = 3 кА, Uoc(1.2/50)= 6 кВ.
• Для удаленного контроля серия ГСД3-230/TNС cнабжена “сухими” контактами дистанционной сигнализации.
• Визуальный контроль рабочего состояния ГСД3-230/TNС проводится с помощью светодиода зеленого цвета. В исправном состоянии светодиод светится, в аварийном - нет.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.
|
|
|
|
Структура наименования ГРОЗОСТОП® ГСД3-230/TNС:
ГСД - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
3- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
230 - номинальное напряжение системы, Uо AC;
TNС - тип системы заземления;
Пример: ГРОЗОСТОП® ГСД3-230/TNС - УЗИП для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ Р 51992, Uо=230 В АС, тип системы заземления TN-С.
|
|
|
|
|
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСД3-230/TNC
|
схема подключения УЗИП серии ГРОЗОСТОП ® ГСД3-230/TNC к однофазной сети с системой заземления типа TN-C
|
схема подключения УЗИП серии ГРОЗОСТОП ® ГСД3-230/TNC к сети постоянного тока с системой заземления типа TN-C система а
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
|
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
|
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
|
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
|
|
|
|
|
|
Теория и особенности применения:
|
|
|
применение УЗИП класса III
|
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.
|
|
|
|
|
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H1
|
|
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
|
клеммная коробка HAKELBOX-6-S
|
|
|
|
|
|
|
|
Технические характеристики
|
ГСД3-230/TNС
|
|
Количество полюсов
|
1
|
|
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
|
III
|
|
Вид защиты
|
|
|
Номинальное напряжение системы AC/DC, Uо
|
230/300 В
|
|
Максимальное длительное рабочее напряжение AC/DC, UC
|
|
|
Максимальный разрядный ток L/PEN, Imax(8/20)
|
6 кА
|
|
Номинальный разрядный ток L/PEN, In(8/20)
|
3 кА
|
|
Испытательный импульс L/PEN, Uoc(1,2/50)
|
6 кВ
|
|
Уровень напряжения защиты L/PEN при Uoc, Up
|
<1,1 кВ
|
| Ток утечки светодиодной сигнализации L/PEN |
<1 мА
|
|
Номинал защитного предохранителя при параллельном подключении
|
|
|
Номинал защитного предохранителя при последовательном подключении
|
|
|
Рабочая температура, υ
|
-40°C...+80°C
|
|
Время срабатывания L/N, tA
|
< 25 нс
|
|
Время срабатывания L(N)/PE, tA
|
< 100 нс
|
|
Степень защиты в соответствии с ГОСТ 14254
|
IP20
|
|
Монтаж
|
DIN-рейка 35 мм |
|
Cечение присоединяемых проводников
|
|
|
- жесткий одножильный
|
0.25-2.5 мм²
|
|
- гибкий множильный
|
0.25-1.5 мм²
|
|
Материал корпуса
|
Polyamide PA6
|
|
Cрок эксплуатации
|
не менее 10 лет |
|
Контакты дистанционной сигнализации
|
|
|
-макс. коммутируемый ток АС
|
3 A
|
|
-макс. коммутируемое напряжение АС
|
250 В
|
|
Масса
|
|
|
Номер по каталогу
|
300 005
|
|
|
