ГРОЗОСТОП ГСВ2-*/** 2+0 (С) УЗИП класса II / Уcтройства защиты / Каталог продукции
- Описание
- Технические данные
Наименование:
ГРОЗОСТОП ГСВ2-*/** 2+0 (С)
Тип:
УЗИП класса II
ТУ:
ТУ 3428-002-79740390-2007
Краткое тех. описание:
–
Цена ГРОЗОСТОП ГСВ2-*/** 2+0 (С):
Уточняйте по телефону или через обратную связь.
Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП
класса II

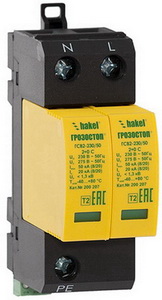

ГРОЗОСТОП® ГСВ2-*/** 2+0 (С)
|
|
|
|
|
Двухполюсные УЗИП класса испытаний II ограничивающего типа. Применяются для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока. Состоят из двух сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uo= 60/80, 120/160, 230/325, 280/400, 320/450, 400/570 В АС/DC. Imax(8/20) = 40, 50 кА.
|
|
|
|
Устройства серии ГРОЗОСТОП® ГСВ2-*/** 2+0 (С) соответствуют УЗИП класса испытаний II, согласно ГОСТ Р 51992-20011(МЭК 61643-1-98). Устанавливаются в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.
УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.
ГРОЗОСТОП® ГСВ2-*/** 2+0 (С), ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний II на основе оксидно-цинковых варисторов.
• Предназначены для защиты фазного и нулевого проводников от синфазных (продольных) перенапряжений в цепях L/PE, N/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока .
• Состоят из двух сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока Imax (8/20) = 40, 50 кА.
• Выпускаются на номинальное напряжение системы Uo= 60/80, 120/160, 230/325, 280/400, 320/450, 400/570 В АС/DC.
• Применяются в сетях с системами заземления типа TN-S, TT и IT.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля ГРОЗОСТОП® ГСВ2-*/** 2+0 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.
|
|
|
|
Структура наименования ГРОЗОСТОП® ГСВ2-*/** 2+0 (С) :
ГСВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего типа;
2- класс УЗИП в соответствии с ГОСТ Р 51992;
* - номинальное напряжение системы, Uо, АС;
** - максимальный разрядный ток, Imax(8/20);
2+0 -количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния.
Пример: ГРОЗОСТОП® ГСВ2-230/50 2+0 С - УЗИП для защиты оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний II в соответствии с ГОСТ Р 51992, Uо=230 В АС, Imax(8/20)=50 кА, два полюса, схема включения для защиты от синфазных (продольных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.
|
|
|
|
|
схемы электрические принципиальные УЗИП серии ГРОЗОСТОП ® ГСВ2 2+0 (С)
|
схема подключения для сетей с системами заземления типа TN-S, TT
|
|
схема подключения для сетей с системой заземления типа IT
|
схема подключения для сетей постоянного тока с системой заземления типа TN-S
|
|
визуальная и дистанционная сигнализация рабочего состояния ГРОЗОСТОП ® ГСВ2 2+0 (С)
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
|
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
|
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
|
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
|
|
|
|
Теория и особенности применения:
|
|
|
применение УЗИП класса II
|
|
|
Дополнительные принадлежности:
|
импульсные разделелительные дроссели серии PI-L*
|
прибор для диагностики УЗИП TESTER H1
|
вспомогательный соединительный модуль PR100
|
клеммная коробка HAKELBOX-6-S
|
|
|
|
Технические характеристики
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Количество полюсов
|
2
|
2
|
2
|
2
|
2
|
2
|
|
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
|
|
|
II
|
II
|
|
|
|
Вид защиты
|
|
|
L/PE, N/PE
|
|
|
|
|
Номинальное напряжение системы, Uо
|
|
|
|
|
|
|
|
Макс. длительное рабочее напряжение, UC
|
|
|
275/385 В АС/DC
|
|
|
|
Максимальный разрядный ток, Imax(8/20)
|
|
|
|
|
|
|
Номинальный разрядный ток, In(8/20)
|
15 кА
|
15 кА
|
|
20 кА
|
15 кА
|
15 кА
|
|
Временное перенапряжение, UT
|
|
|
|
|
|
|
|
Уровень напряжения защиты при In, Up
|
|
|
<1,35 кВ
|
|
|
|
|
Номинал защитного предохранителя
|
|
|
|
|
|
|
|
Допустимый ток короткого замыкания, Ip
|
|
|
|
|
|
|
|
Рабочая температура, υ
|
|
|
-40°C - +80°C
|
-40°C - +80°C
|
|
|
|
Время срабатывания, tA
|
< 25 нсек
|
< 25 нсек
|
< 25 нсек |
< 25 нсек
|
< 25 нсек
|
< 25 нсек |
|
Степень защиты в соответствии с ГОСТ 14254
|
|
|
IP 20
|
IP 20
|
|
|
|
Монтаж
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм |
DIN-рейка 35 мм |
DIN-рейка 35 мм
|
DIN-рейка 35 мм
|
|
Cечение присоединяемых проводников, макс. значения
|
|
|
|
|
|
|
|
- жесткий одножильный
|
|
|
|
|
|
35 мм²
|
|
- гибкий множильный
|
|
16 мм²
|
|
|
|
|
|
Материал корпуса
|
Polyamide PA6
|
Polyamide PA6
|
Polyamide PA6 |
Polyamide PA6
|
Polyamide PA6
|
Polyamide PA6 |
|
Cрок эксплуатации
|
не менее 10 лет
|
не менее 10 лет
|
не менее 10 лет
|
не менее 10 лет |
не менее 10 лет
|
не менее 10 лет
|
|
Контакты дистанционной сигнализации
|
|
|
|
|
|
|
|
-сечение проводника
|
1 мм²
|
1 мм² |
1 мм² |
1 мм² |
1 мм²
|
1 мм²
|
|
-макс. коммутируемый ток AC
|
~ 0,5 A
|
~ 0,5 A
|
~ 0,5 A |
~ 0,5 A |
~ 0,5 A
|
~ 0,5 A |
|
-макс. коммутируемое напряжение AC
|
~ 250 В
|
~ 250 В
|
~ 250 В
|
~ 250 В
|
~ 250 В
|
~ 250 В
|
|
-макс. коммутируемый ток DC
|
0,1 A
|
0,1 A
|
0,1 A |
0,1 A |
0,1 A
|
0,1 A |
|
-макс. коммутируемое напряжение DC
|
250 В
|
250 В
|
250 В |
250 В
|
250 В
|
250 В
|
|
Масса
|
|
|
|
|
|
|
|
Номер по каталогу
|
200 007
|
200 008
|
200 207
|
200 163
|
200 165
|
200 183
|
|
|
200 107
|
200 108
|
200 206
|
200 164
|
200 166
|
200 184 |
|
|
|
Заказать ГРОЗОСТОП ГСВ2-*/** 2+0 (С) УЗИП класса II
|
|
