ГРОЗОСТОП ГСВ1-*/** 2+0 (С)


Сделать заказ >>>

 Поиск в каталоге:

ГРОЗОСТОП ГСВ1-*/** 2+0 (С) УЗИП класса I / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ГРОЗОСТОП ГСВ1-*/** 2+0 (С)

Тип:
УЗИП класса I

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена ГРОЗОСТОП ГСВ1-*/** 2+0 (С):
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса I

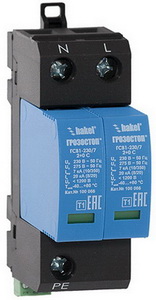

ГРОЗОСТОП® ГСВ1-*/** 2+0 (С)




ГРОЗОСТОП® ГСВ1-*/** 2+0 (С)



ГРОЗОСТОП® ГСВ1-*/** 2 0 (С)


Двухполюсные УЗИП класса испытаний I ограничивающего типа. Применяются для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока. Состоят из двух сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uo= 60/80, 120/160, 230/325, 280/400, 320/450, 400/570 В АС/DC. Iimp(10/350) = 7 кА.

      Устройства серии ГРОЗОСТОП® ГСВ1-*/** 2+0 (С) соответствуют  УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011 (МЭК 61643-1:2005).  Устанавливаются в пределах 0 - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение) или постоянного тока напряжением1500 В,  при кабельном вводе электропитания.

ГРОЗОСТОП® ГСВ1-*/** 2+0 (С), ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса I на основе оксидно-цинковых варисторов.

• Предназначены для защиты фазного  и нулевого проводников от синфазных (продольных) перенапряжений в цепях L/PE, N/PE  в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока .
 • Состоят из двух сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока Iimp(10/350) = 7 кА.
 Выпускаются на номинальное напряжение системы  Uo= 60/80, 120/160, 230/325, 280/400, 320/450, 400/570 В АС/DC.
• Применяются в сетях с системами заземления типа TN-S, TT и IT.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля ГРОЗОСТОП® ГСВ1-*/** 2+0 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Структура наименования ГРОЗОСТОП®  ГСВ1-*/** 2+0 (С) :

ГСВ - серия устройств  для защиты оборудования распределительных сетей до 1000 В ограничивающего типа;
1- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
* -  номинальное напряжение системы, Uо, АС;
** -  импульсный ток  Iimp(L/N)(10/350);
2+0 -количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния.

Пример: ГРОЗОСТОП® ГСВ1-230/7 2+0 С  - УЗИП для защиты  оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I в соответствии с ГОСТ Р 51992, Uо=230 В АС, Iimp(10/350) = 7 кА, два полюса, схема включения для защиты от синфазных (продольных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Схемы:
схемы электрические принципиальные УЗИП серии ГРОЗОСТОП ® ГСВ1 2+0 (С)
схема подключения для сетей с системами заземления типа TN-S, TT
схема подключения для сетей с системой заземления типа IT
схема подключения для сетей постоянного тока с системой заземления типа TN-S
визуальная и дистанционная сигнализация рабочего состояния ГРОЗОСТОП ® ГСВ1 2+0 (С)

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса I

Дополнительные принадлежности:
импульсные разделелительные дроссели серии PI-L*
прибор для диагностики УЗИП TESTER H1
вспомогательный соединительный модуль PR100
клеммная коробка HAKELBOX-6-S

Технические характеристики
ГСВ1-60/7 2+0 С
ГСВ1-120/7 2+0 С
ГСВ1-230/7 2+0 С
ГСВ1-280/7 2+0 С
ГСВ1-320/7 2+0 С
ГСВ1-400/7 2+0 С

ГСВ1-60/7 2+0
ГСВ1-120/7 2+0
ГСВ1-230/7 2+0
ГСВ1-280/7 2+0
ГСВ1-320/7 2+0
ГСВ1-400/7 2+0
Количество полюсов
2
2
2
2
2
2
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
I
I
I
I
I
I
Вид защиты
L/PE, N/PE
L/PE, N/PE
L/PE, N/PE
L/PE, N/PE
L/PE, N/PE
L/PE, N/PE
Номинальное напряжение системы, Uо
60/80 В АС/DС
120/160 В АС/DС
230/325 В АС/DС
280/400 В АС/DС
320/450 В АС/DС
400/450 В АС/DC
Макс. длительное рабочее напряжение, UC
75/100 В АС/DC
144/200 В АС/DC
275/385 В АС/DC
320/450 В АС/DC
385/500 В АС/DC
440/620 В АС/DC
Импульсный ток, Iimp(10/350)
7 кА
7 кА
7 кА
7 кА
7 кА
7 кА
Коммутируемый заряд, Q
3,5 A×сек
3,5 A×сек
3,5 A×сек
3,5 A×сек
3,5 A×сек
3,5 A×сек
Удельная энергия, W/R
12 кДж/Ом
12 кДж/Ом
12 кДж/Ом
12 кДж/Ом
12 кДж/Ом
12 кДж/Ом
Номинальный разрядный ток, In(8/20)
20 кА
20 кА
20 кА
20 кА

20 кА
20 кА
Временное перенапряжение,  UT
-
-
335 В/5 сек
335 В/5 сек
560 В/5 сек
580 В/5 сек
Уровень напряжения защиты при Iimp, Up
<600 В
<750 В
<1,2 кВ
<1,3 кВ
<1,7 кВ
<2,0 кВ
Номинал защитного предохранителя
160 A  gG
160 A  gG
160 A  gG
160 A  gG

160 A  gG
160 A  gG
Допустимый ток короткого замыкания, Ip
60 кА
60 кА
60 кА
60 кА
60 кА
60 кА
Рабочая температура, υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Время срабатывания, tA
< 25 нсек
< 25 нсек
< 25 нсек
< 25 нсек
< 25 нсек
< 25 нсек
Степень защиты в соответствии с ГОСТ 14254
 IP 20
 IP 20
 IP 20
 IP 20
 IP 20
 IP 20
Монтаж
DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников, макс. значения






- жесткий одножильный
35 мм²
35 мм²
35 мм²
35 мм²
35 мм²
35 мм²

- гибкий множильный
16 мм²
16 мм²
16 мм²
16 мм²
16 мм²
16 мм²
Материал корпуса
Polyamide PA6
Polyamide PA6
 Polyamide PA6
 Polyamide PA6
Polyamide PA6
Polyamide PA6
Cрок эксплуатации
не менее 10 лет
не менее 10 лет
не менее 10 лет
не менее 10 лет
не менее 10 лет
не менее 10 лет
Контакты дистанционной сигнализации






-сечение проводника
1 мм²
1 мм² 1 мм² 1 мм²
1 мм²
1 мм²
-макс. коммутируемый ток AC
~ 0,5 A
~ 0,5 A
~ 0,5 A ~ 0,5 A
~ 0,5 A
~ 0,5 A
-макс. коммутируемое напряжение AC
 ~ 250 В
 ~ 250 В
 ~ 250 В

 ~ 250 В
 ~ 250 В
 ~ 250 В
-макс. коммутируемый ток DC
0,1 A
0,1 A
0,1 A 0,1 A
0,1 A
0,1 A
-макс. коммутируемое напряжение DC
250 В
250 В
250 В
250 В
250 В
250 В
Масса
198 гр.
198 гр.
198 гр.
198 гр.
198 гр.
198 гр.
Номер по каталогу
100 062
100 064
100 066
100 068
100 070
100 072

100 063
100 065
100 067
100 069
100 071
100 073
