ГРОЗОСТОП ГСА1-02


Сделать заказ >>>

 Поиск в каталоге:

ГРОЗОСТОП ГСА1-02 УЗИП оборудования железнодорожной автоматики и телемеханики / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ГРОЗОСТОП ГСА1-02

Тип:
УЗИП оборудования железнодорожной автоматики и телемеханики

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена ГРОЗОСТОП ГСА1-02:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП оборудования железнодорожной автоматики и телемеханики

ГРОЗОСТОП ГСА1-02

УЗИП класса I ГСА1-02

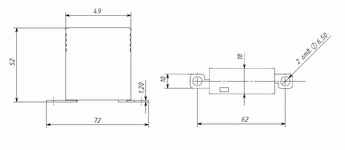

Габаритный чертеж УЗИП серии ГСА1-02


Однофазные УЗИП ограничивающего типа на основе оксидно-цинковых варисторов. UN=230 В.  Iimp (10/350)= 7 кА.

Устройства серии ГРОЗОСТОП® ГСА1-02 соответствуют  УЗИП класса I, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98).  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003).

Предназначены для защиты оборудования железнодорожной автоматики и телемеханики (ЖАТ) от импульсных перенапряжений, возникающих в результате грозовых разрядов, коротких замыканий и коммутационных процессов в контактной сети и электрических сетях высокого и среднего напряжения взамен устаревших устройств типа ВОЦН-220.

ГРОЗОСТОП® ГСА1-02, ТУ 3428-002-79740390-2007 – УЗИП класса I на основе оксидно-цинковых варисторов.

• Применяются для защиты оборудования ЖАТ:
- в цепях питания сигнальных точек автоблокировки (АБ) различного типа;
- в составе стативов кроссов постов электрической централизации (ЭЦ) и телемеханики (ТМ);
- в рельсовых цепях.
• Выпускаются на номинальное рабочее напряжение UN=280 В.
• Способны отводить импульсы тока Iimp (10/350)= 7 кА.
• Контроль рабочего состояния УЗИП осуществляется с помощью индикатора расположенного на корпусе устройства. В исправном состоянии индикатор зеленого цвета, в аварийном - красного.
 Схемы подключения аналогичны схемам подключения выравнивателей ВОЦН-220.

Схемы:
принципиальная схема УЗИП ГРОЗОСТОП® ГСА1-02
визуальная и дистанционная сигнализация рабочего состояния

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса I

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1

Технические характеристики
ГРОЗОСТОП® ГСА1-02
Класс УЗИП в соответствии с ГОСТ Р 51992-2002
I
Вид защиты
L/N, L/PEN, L/PE
Номинальное рабочее напряжение, UN
280 В
Макс. длительное рабочее напряжение, UC
320 В
Импульсный ток Iimp(10/350)
7 кА
Коммутируемый заряд, Q
3 A×сек
Удельная энергия, W/R
12 кДж/Ом
Временное перенапряжение, UT
405 В / 5 сек
Уровень напряжения защиты при Iimp, Up
<1,3 кВ
Максимальный разрядный ток Imax(8/20)
50 кА
Номинальный разрядный ток In(8/20)
30 кА
Номинал защитного предохранителя
160 A  gG
Допустимый ток короткого замыкания, Ip
60 кА
Рабочая температура, υ
-40°C - +80°C
Время срабатывания, tA
< 25 нсек
Степень защиты в соответствии с ГОСТ 14254
 IP 00
Монтаж
колодка контактная
Материал корпуса
 Polyamide PA6
Цвет корпуса
синий
Cрок эксплуатации
100 000 ч
Масса
98 гр.
Номер по каталогу
320 101
