Наименование:
TESTER H4 GIGATEST pro
Тип:
Оборудование для тестирования и измерений УЗИП
ТУ:
ТУ 4220-003-79740390-2009
Краткое тех. описание:
–
Цена TESTER H4 GIGATEST pro:
Уточняйте по телефону или через обратную связь.
Оборудование для тестирования и измерений УЗИП

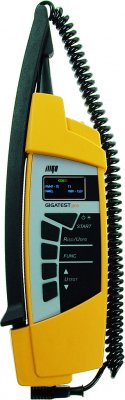

TESTER H4 GIGATEST pro
|
|
|
|
TESTER H4 GIGATEST pro предназначен для диагностики УЗИП ограничивающего и комбинированного типа, измерения напряжения и сопротивления изоляции электроустановки.
|
|
|
|
|
TESTER H4 GIGATEST pro, ТУ 4220-003-79740390-2009– переносной многофункциональный цифровой измерительный прибор для диагностики УЗИП ограничивающего и комбинированного типа, измерения напряжения и сопротивления изоляции электроустановки.
|
|
|
TESTER H4 GIGATEST pro позволяет диагностировать УЗИП следующих типов :
-УЗИП электрооборудования распределительных сетей до 1000 В ограничивающего и комбинированного типа ;
-УЗИП систем передачи данных, управления, контроля и измерения; телекоммуникационного оборудования;
-оборудования локальных вычислительных систем (ЛВС); цифровых интерфейсов и пр.
Тестирование УЗИП осуществляется методом сравнения напряжения срабатывания с паспортными данными, записанными в прибор при изготовлении. Результат тестирования выводится в виде: “Тест V” – УЗИП исправный или “Тест X” – УЗИП неисправен.
Перечень типов УЗИП записанных в TESTER H4 GIGATEST pro можно менять при помощи смены прошивки.
TESTER H4 GIGATEST pro позволяет производить измерения величины:
- классификационного напряжение срабатывания варисторов;
- напряжения срабатывания защитных диодов (Breakdown Voltage);
- напряжения (функция вольтметра);
- сопротивление изоляции (функция мегаомметра).
|
Выполняемые прибором тестирования и измерения осуществляются неразрушающим методом, при котором ресурс контролируемых устройств и элементов не расходуется. TESTER H4 GIGATEST pro не является средством измерения и не подлежит поверке.
|
|
|
|
Многоцветный OLED дисплей обеспечивает графическое изображение высокой чёткости. При работе в условиях низкой освещённости белый LED элемент, расположенный на корпусе прибора, позволяет подсвечивать измеряемый объект.
|
|
|
|
Источник питания: 4 элемента типоразмера AAA - щелочные батарейки (LR03) напряжением 1,5 В или никель-кадмиевые/никелевые металлогидридные аккумуляторные батареи (RO3) напряжением 1,2 В.
|
|
|
Сертификаты:
|
| декларация о соответствии РОСС RU.МЛ02.Д00244 Приборов для диагностики устройств защиты от импульсных перенапряжений серий: TESTER, PBI требованиям ГОСТ Р 52319-2005, ГОСТ Р 51522-99 (кл.А) (до 16.05.2015 года). |
|
|
Технические характеристики
|
|
TESTER H4 GIGATEST pro
|
|
Режим измерения квалификационного напряжения:
|
|
Принцип измерения
|
|
тестирование / измерение напряжения срабатывания производится при достижении тока измерения через УЗИП |
|
Диапазон измерения
|
|
50 ÷ 1000 В
|
|
Разрешение
|
|
1 В
|
|
Ток измерения
|
|
1 мА DC
|
|
Погрешность прибора
|
|
± (2 % R + 10 D)*
|
|
Погрешность изменения
|
|
± (3 % R + 10 D)*
|
|
Режим измерения напряжения:
|
|
Диапазон измерения
|
|
0 ÷ 600 В DС/AC – (45÷65 Гц)
|
|
Разрешение
|
|
1 В
|
|
Погрешность прибора
|
|
± (2 % R + 10 D)*
|
|
Погрешность изменения
|
|
± (3 % R + 10 D)*
|
|
Режим измерения сопротивления изоляции:
|
|
Диапазон измерения
|
U = 55 ÷ 99 В
|
0,100 МОм ÷ 1,999 ГОм
|
|
U = 100 ÷ 249 В
|
0,100 МОм ÷ 3,999 ГОм
|
|
U = 250 ÷ 1000 В
|
0,100 МОм ÷ 9,999 ГОм
|
|
Разрешение
|
|
0,001 МОм/ 0,01 МОм/0,1 МОм/0,001 ГОм
|
|
Погрешность прибора
|
R < 1 ГОм
|
± (2 % R + 10 D)*
|
|
R > 1 ГОм
|
± (4 % R + 10 D)*
|
|
Погрешность измерения
|
R < 1 ГОм
|
± (3 % R + 10 D)*
|
|
R > 1 ГОм
|
± (5 % R + 10 D)*
|
|
Общие характеристики:
|
|
|
|
Источник питания
|
|
4 щелочные батареи ААА (LR03) 1.5 В или NiCD/NiMN батареи 1.2 В
|
|
Дисплей
|
|
OLED, многоцветный, графический
|
| Класс защиты |
|
II (двойная изоляция)
|
|
Категория измерения
|
|
CAT III/300 В
|
|
Диапазон температур
|
калибровка
|
23 ± 20С
|
|
измерение
|
0 ÷ +400С
|
|
хранение
|
-10 ÷ +700С
|
Относительная влажность
|
калибровка
|
40 ÷ 60 %
|
|
измерение
|
max 85 %
|
|
хранение
|
max 90 %
|
|
Степень защиты в соответствии с ГОСТ 14254-96
|
|
IP 43
|
|
Габаритные размеры
|
|
260 x 70 x 40 мм
|
Масса (включая батарею и измерительный щуп)
|
m
|
360 гр.
|
Номер по каталогу
|
|
70 002
|
|
|
| * - R – измеряемое значение; D – младший разряд |
|
