SPC3.0 (DS)


Сделать заказ >>>

 Поиск в каталоге:

SPC3.0 (DS) УЗИП класса I+II / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
SPC3.0 (DS)

Тип:
УЗИП класса I+II

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена SPC3.0 (DS):
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса I+II

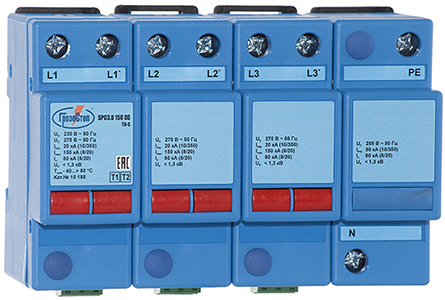

SPC3.0 (DS)



SPC3.0 (DS)



Габаритный чертеж УЗИП серии SPC3.0 (DS)



Трехфазные УЗИП класса I+II комбинированного типа для сетей с системами заземления типа TN-S и TT. UN=400/230 В. Iimp(L/N) (10/350) = 12, 20 кА. Iimp(N/PE) (10/350) = 80 кА.

УЗИП серии SPC3.0 (DS) по способности выдерживать токовые нагрузки соответствует УЗИП класса I, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98), а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса II.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном или кабельном вводе электропитания.

SPC3.0 (DS), ТУ 3428-002-79740390-2007 – серия УЗИП класса I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
• Предназначены для защиты фазных L/N и нулевого проводов N/PE при воздушном или кабельном вводе.
• Способны отводить импульсы тока Iimp (L/N)(10/350)= 12, 20 кА, Iimp (N/PE)(10/350)=80 кА, Imax (L/N)(8/20)= 90, 150 кА.
• Обеспечивают уровень напряжения защиты при Iimp Up<1300 В.
• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут.
• Применяются в сетях с системами заземления типа TN-S и TT.
• SPC3.0 DS cнабжены контактами дистанционной сигнализации.

УЗИП серии SPC3.0 (DS) отличаются от SPC3 (DS) более мощным разрядником в цепи N-PE, способным отводить импульсный ток Iimp(N/PE)(10/350)=80 кА по сравнению с Iimp(N/PE)(10/350)=20 кА в УЗИП серии SPC3 (DS).

УЗИП серии SPC3.0 на номинальное рабочее напряжение 400/230 В выпускаются в корпусах Mod.1.  Особенностью корпуса Mod.1 является наличие двойных клемм для подключения фазных проводников (L – L’), что позволяет применять схему подключения типа «V»- соединение и использовать провода большего сечения.

Схемы:
принципиальная схема УЗИП серии SPC3.0 DS
схема подключения для сетей с системой заземления типа TN-S
схема подключения для сетей с системой заземления типа TT
визуальная и дистанционная сигнализация рабочего состояния

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса I+II

Дополнительные принадлежности:
импульсные разделелительные дроссели серии PI-L*
прибор для диагностики УЗИП TESTER H1
вспомогательный соединительный модуль PR100

** Внимание! В связи с унификацией модельного ряда  УЗИП серии SPC c 01.01.2012 года сняты с производства SPC3.0 60 (DS), SPC3.0 120 (DS).

Технические характеристики

SPC3.0 90 DS
SPC3.0 150 DS
SPC3.0 90
SPC3.0 150
Класс УЗИП в соответствии с ГОСТ Р 51992-2002
I+II
I+II
Вид защиты
L/N, N/PE
L/N, N/PE
Номинальное рабочее напряжение, UN
3х400/230 В АС
3х400/230 В АС
Макс. длительное рабочее напряжение, UC
3x480/275 В АС
3x480/275 В АС
Импульсный ток Iimp(10/350), L/N
12 кА
20 кА
Импульсный ток Iimp(10/350), N/PE
80 кА
80 кА

Коммутируемый заряд Q, L/N
6 A×сек
10 A×сек
Коммутируемый заряд Q, N/PE
40 A×сек
40 A×сек
Удельная энергия W/R, L/PE
36 кДж/Ом
100 кДж/Ом
Удельная энергия W/R, N/PE
1600 кДж/Ом
1600 кДж/Ом
Временное перенапряжение  UT, L/N
335 В / 5 сек
335 В / 5 сек
Временное перенапряжение  UT, N/PE
1200 В / 0,2 сек
1200 В / 0,2 сек
Уровень напряжения защиты при Iimp, Up
<1,3 кВ
<1,3 кВ
Максимальный разрядный ток Imax(8/20)
90 кА
150 кА

Номинальный разрядный ток In(8/20)
50 кА
80 кА
Номинал защитного предохранителя
315 A  gG
315 A  gG

Номинал защитного предохранителя при "V" - соединении
63 A  gG
63 A  gG
Допустимый ток короткого замыкания, Ip
80 кА
80 кА
Рабочая температура, υ
-40°C - +80°C
-40°C - +80°C
Время срабатывания tA, L/N
< 25 нсек
< 25 нсек
Время срабатывания tA, N/PE
< 100 нсек
< 100 нсек
Степень защиты в соответствии с ГОСТ 14254
 IP 20
 IP 20
Монтаж
DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников


- жесткий одножильный
35 мм²
35 мм²
- гибкий множильный
25 мм²
25 мм²
Материал корпуса
 Polyamide PA6
 Polyamide PA6
Цвет корпуса
синий
синий
Cрок эксплуатации
не менее 10 лет
не менее 10 лет
Контакты дистанционной сигнализации


-электрическая прочность
3,75 кВэфф
3,75 кВэфф
-сопротивление изоляции
2 x 107 Ом
2 x 107 Ом
-макс. коммутируемый ток
~ 0,5 A
~ 0,5 A
-макс. коммутируемое напряжение
 ~ 250 В

 ~ 250 В
Масса
872 гр.
872 гр.
Номер по каталогу
10 186
10 188

10 085
10 088
