УЗИП класса I+II



Однополюсные УЗИП класса I+II ограничивающего типа для сетей с системой заземления типа TN-С. Uо=60, 110 В АС/DC. Iimp(L/PEN) (10/350) = 20 кА.



УЗИП серии SPC1.1 (DS) по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011 (МЭК 61643-1-98), а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.1223). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном или кабельном вводе электропитания.


SPC1.1 150 (DS) 60, 110 В, ТУ 3428-002-79740390-2007 – УЗИП класса I+II на основе оксидно-цинковых варисторов.



• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.

• Выпускаются на номинальное рабочее напряжение 60, 110 В (AC/DC).

• Предназначены для защиты фазного провода L/N, L/PEN, L/PE при воздушном или кабельном вводе в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока.

• Способны отводить импульсы тока Iimp (L/PEN)(10/350)=20 кА, Imax (L/PEN)(8/20)=150 кА.

• Обеспечивают уровень напряжения защиты при Iimp Up<600, 900 В.

• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут.

• Применяются в сетях с системами заземления типа TN-C.

• SPC1.1 150 DS 60 В, SPC1.1 150 DS 110 B cнабжены контактами дистанционной сигнализации.

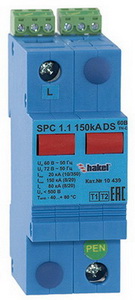

УЗИП серии SPC1.1 на номинальное напряжение системы 60, 110 В выпускаются в корпусах Mod.2.



cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008



Теория и особенности применения:



Технические характеристики SPC1.1 150 DS 60 В SPC1.1 150 DS 110 В   SPC1.1 150 60 В   SPC1.1 150 110 В  Класс УЗИП в соответствии с ГОСТ Р 51992-2002 I+II I+II Вид защиты L/N, L/PEN, L/PE L/N, L/PEN, L/PE Номинальное напряжение системы, Uо 60 В АС/DC 110 В АС/DC Макс. длительное рабочее напряжение, UC  72 В АС/DC 132 В АС/DC Импульсный ток Iimp(10/350), L/PEN 20 кА 20 кА Коммутируемый заряд Q, L/PEN 10 A×сек 10 A×сек Удельная энергия W/R, L/PEN 100 кДж/Ом 100 кДж/Ом Временное перенапряжение  UT, L/PEN 87 В / 5 сек 160 В / 5 сек Уровень напряжения защиты при Iimp, Up <0,6 кВ <0,9 кВ Максимальный разрядный ток Imax(8/20) 150 кА 150 кА Номинальный разрядный ток In(8/20) 80 кА 80 кА Номинал защитного предохранителя 315 A  gG 315 A  gG Допустимый ток короткого замыкания, Ip 80 кА 80 кА Рабочая температура, υ -40°C - +80°C -40°C - +80°C Время срабатывания tA, L/PEN < 25 нсек < 25 нсек Степень защиты в соответствии с ГОСТ 14254  IP 20  IP 20 Монтаж DIN-рейка 35 мм DIN-рейка 35 мм Cечение присоединяемых проводников     - жесткий одножильный 25 мм² 25 мм² - гибкий множильный 16 мм² 16 мм² Материал корпуса  Polyamide PA6  Polyamide PA6 Цвет корпуса синий синий Cрок эксплуатации не менее 10 лет не менее 10 лет Контакты дистанционной сигнализации     -электрическая прочность 3,75 кВэфф 3,75 кВэфф -сопротивление изоляции 2 x 107 Ом 2 x 107 Ом -макс. коммутируемый ток ~ 0,5 A ~ 0,5 A -макс. коммутируемое напряжение  ~ 250 В  ~ 250 В   Масса 210 гр. 210 гр. Номер по каталогу 10 439     10 438
