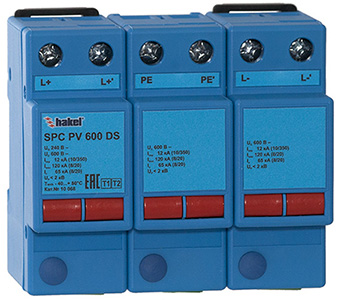

Трехполюсные УЗИП класса I+II ограничивающего типа для защиты оборудования силовых цепей фотоэлектрических систем. Uс = 600, 800, 1000 В DC. Iimp(L/PE) (10/350)= 12 кА.
|
|
|
|
УЗИП серии SPC PV (DS) по способности выдерживать токовые нагрузки соответствует УЗИП класса I, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98), а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса II. Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты оборудования силовых цепей фотоэлектрических систем от импульсных перенапряжений, вызванных прямыми ударами в систему молниезащиты объекта, конструкции фотоэлектрических систем или линию электропередач.
SPC PV (DS), ТУ 3428-002-79740390-2007 – серия УЗИП класса I+II на основе оксидно-цинковых варисторов.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
• Предназначены для защиты силовых цепей L-/PE, L+/PE, L-/L+.
• Способны отводить импульсы тока Iimp (L/PE)(10/350)= 12 кА, Imax (L/PE)(8/20)= 120 кА.
• Выпускаются на максимальное длительное рабочее напряжение Uc = 600, 800, 1000 В DC.
• Варисторные секции снабжены терморасцепителями. В исправном состоянии УЗИП индикатор утоплен, в неисправном - выдвинут.
• SPC PV DS cнабжены контактами дистанционной сигнализации.
УЗИП серии SPC PV (DS) выпускаются в корпусах Mod.1. Особенностью корпуса Mod.1 является наличие двойных клемм для подключения фазных проводников (L – L’), что позволяет применять схему подключения типа «V»- соединение и использовать провода большего сечения.
|
|
|
|
|
принципиальные схемы УЗИП серии SPC PV
|
схема подключения для фотоэлектрических систем с системой внешней молниезащиты
|
|
схема подключения для фотоэлектрических систем без системы внешней молниезащиты
|
визуальная и дистанционная сигнализация рабочего состояния
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
|
|
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
|
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
|
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
|
|
|
|
Теория и особенности применения:
|
|
|
применение УЗИП класса I+II
|
|
|
Дополнительные принадлежности:
|
импульсные разделелительные дроссели серии PI-L*
|
прибор для диагностики УЗИП TESTER H1
|
вспомогательный соединительный модуль PR100
|
|
|
|
Технические характеристики
|
|
|
|
|
|
|
|
|
Класс УЗИП в соответствии с ГОСТ Р 51992-2002
|
I+II
|
I+II
|
|
|
Вид защиты
|
|
|
|
|
Номинальное рабочее напряжение, UN
|
|
|
|
|
Макс. длительное рабочее напряжение, UC
|
|
|
|
|
Импульсный ток, Iimp(10/350)
|
|
|
|
|
Коммутируемый заряд, Q
|
|
|
|
|
Удельная энергия W/R, L/PE
|
|
|
|
|
Уровень напряжения защиты при Iimp, Up
|
<2000 В
|
|
|
|
Максимальный разрядный ток, Imax(8/20)
|
|
|
|
Номинальный разрядный ток, In(8/20)
|
|
|
|
|
Номинал защитного предохранителя
|
|
|
315 A gG
|
Номинал защитного предохранителя при "V" - соединении
|
|
|
|
|
Рабочая температура, υ
|
-40°C - +80°C
|
-40°C - +80°C
|
|
|
Время срабатывания tA, L/N
|
< 25 нсек |
< 25 нсек
|
|
|
Степень защиты в соответствии с ГОСТ 14254
|
IP 20
|
IP 20
|
|
|
Монтаж
|
DIN-рейка 35 мм |
DIN-рейка 35 мм |
DIN-рейка 35 мм
|
|
Cечение присоединяемых проводников
|
|
|
|
|
- жесткий одножильный
|
|
35 мм2
|
|
|
- гибкий множильный
|
|
25 мм2
|
|
|
Материал корпуса
|
Polyamide PA6 |
Polyamide PA6
|
Polyamide PA6
|
|
Цвет корпуса
|
синий
|
|
|
|
Cрок эксплуатации
|
не менее 10 лет
|
не менее 10 лет |
не менее 10 лет
|
|
Контакты дистанционной сигнализации
|
|
|
|
|
-электрическая прочность
|
3,75 кВэфф |
3,75 кВэфф |
3,75 кВэфф
|
|
-сопротивление изоляции
|
2 x 107 Ом
|
|
|
|
-макс. коммутируемый ток
|
~ 0,5 A |
~ 0,5 A |
~ 0,5 A
|
|
-макс. коммутируемое напряжение
|
~ 250 В
|
~ 250 В
|
|
|
Масса
|
|
|
|
|
Номер по каталогу
|
10 068
|
10 069
|
10 070
|
|
|
10 168
|
10 169
|
10 170
|
|
|
