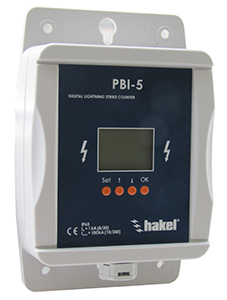

PBI-5 предназначен для подсчета
количества импульсов тока
различной природы заданного
диапазона амплитуд протекающих в
системе внешней молниезащиты
здания или сооружения.
|
|
|
|
PBI-5, ТУ
4420-003-79740390-2009 цифровой
прибор
индикаторного
типа,
предназначен для
подсчета
количества
импульсов тока
различной
природы
заданного
диапазона
амплитуд
протекающих в
системе внешней
молниезащиты
здания или
сооружения.
|
|
|
- подсчет
импульсов тока производится
индукционным способом, на
LCD - экран выводится кол-во
зафиксированных импульсов, а
также дата/время событий;
- показания
счетчика PBI-5
позволяют грубо
оценить ресурс
УЗИП
установленных в
системе
электроснабжения
здания или
сооружения;
- прибор подключается непосредственно к токоотводу внешней системы молниезащиты с помощью металлических крепежных элементов (входят в комплект);
- прибор изготавливается в пластиковом корпусе класса защиты IP65, внизу корпуса предусмотрена заглушка для удаления образовавшегося конденсата;
- для работы прибор требует элементы электропитания 2*3В (CR 17335), входят в комплект прибора.
|
|
|
Прибор PBI-5 не является средством измерения и не подлежит поверке.
|
|

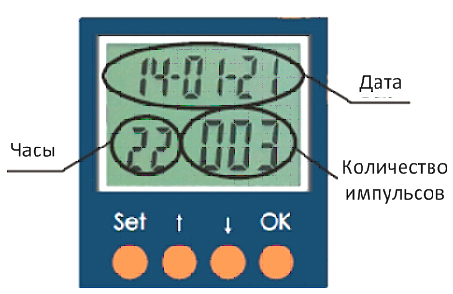

LCD
- экран
по умолчанию
выключен, чтобы
сохранять
энергию. Можно
включить его
нажатием любой
кнопки. На
рисунке
представлен вид
экрана прибора,
на котором
отображаются:
число
зафиксированных
импульсов
(нижний правый
угол); дата
(вверху) и время
события в часах
(нижний левый
угол). С помощью
кнопок вверх (↑)
и вниз (↓) можно
просматривать
историю событий
(от 1 до 999).
|
|
|

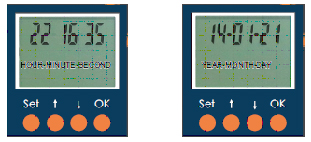

Нажатием кнопки ОК устанавливается
текущее время и
дата.
Изменяемый
параметр
начинает мигать.
Для выбора
устанавливаемого
параметра
время/дата
необходимо
подтвердить
правильность
выбора, повторно
нажав кнопку ОК, или
двигаться
дальше, нажав
кнопку Set.
Цифры
корректировать
кнопками вверх (↑) или
вниз (↓). После
того как
время/дата
установлены,
появляется
возможность
для сброса
истории событий.
Необходимо
выбрать вариант Yes или No с
помощью стрелок
вниз (↓) или
вверх (↑) и
подтвердить его,
нажав кнопку ОК.
Предупреждение. Как только данные были очищены, восстановить их нельзя!
Подсчет импульсов тока производится индукционным способом. Чувствительность датчика определяет нижний порог срабатывания прибора. В стандартной конфигурации счетчик измеряет и регистрирует импульсы тока с формой волны 8/20 мкс в диапазоне от 1 кА до 100 кА, с формой волны 10/350 мкс – 5 кА ÷ 100 кА. Питание устройства осуществляется от внутренних литиевых батарей. Для установки элементов питания необходимо вскрыть корпус устройства, освободив 4 винта на задней стороне. При установке соблюдать полярность, указанную на плате.
|
| |
|
|
|
декларация
о соответствии
TC N RU
Д-CZ.МЛ02.В.00059
Приборов для
диагностики
устройств защиты
от импульсных
перенапряжений,
серий: TESTER,
PBI требованиям
Технического
регламента
Таможенного
союза ТР ТС
004/2011 "О
безопасности
низковольтного
оборудования" и Технического
регламента
Таможенного
союза ТР ТС
020/2011
"Электромагнитная
совместимость
технических
средств".
|
|
|
|
Технические характеристики
|
|
|
Диапазон значений регистрируемого тока (8/20)
|
1 - 100 кА
|
|
Диапазон значений регистрируемого тока (10/350)
|
5 - 100 кА
|
|
Количество регистрируемых импульсов тока
|
000 - 999
|
|
Диаметр круглого токоотвода
|
8 мм
|
| Ширина плоского токоотвода |
25 мм
|
|
Рекомендованное положение подключения
|
вертикальное
|
|
Режим работы
|
непрерывный
|
|
Элементы питания
|
2*3В (CR 17335), входят в комплект прибора
|
|
Срок эксплуатации
|
не менее 10 лет
|
|
Рабочая температура
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
IP 65
|
|
Габариты устройства (В*Ш*Г)
|
140*92*44 мм
|
|
Вес
|
360 гр.
|
|
Номер по каталогу
|
70 045
|
|
