HIS 160V DC/N, HIS 220V DC/N... Приборы для сетей постоянного тока / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
HIS 160V DC/N, HIS 220V DC/N, HIS 250V DC/N, HIS 400V DC/N

Тип:
Приборы для сетей постоянного тока

ТУ:
ТУ 4220-004-79740390-2009

Краткое тех. описание:


Цена HIS 160V DC/N, HIS 220V DC/N...:
Уточняйте по телефону или через обратную связь.

Приборы для контроля изоляции в сетях с изолированной нейтралью
Приборы для сетей постоянного тока

HIS 160V DC/N, HIS 220V DC/N, HIS 250V DC/N, HIS 400V DC/N

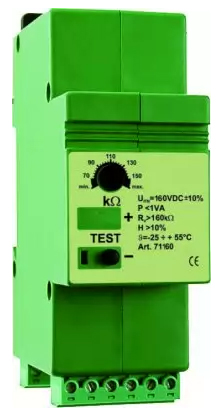

HIS 160V DC/N



UIT=160, 220, 250, 400 В DC, среднее значение RCRIT=160, 220, 250, 400 кОм, UN=24 В DC. Контакты дистанционной сигнализации 250 В АС, 2 А.

HIS **V DC/N, ТУ 4220-004-79740390-2009 - серия приборов контроля сопротивления изоляции в цепях с изолированной нейтралью постоянного тока:
 Предназначены для непрерывного контроля сопротивления изоляции в сетях постоянного тока (DC) с изолированной нейтралью (IT- сетях);
• Выпускаются на напряжение контролируемой сети UIT=160, 220, 250, 400 В DC.
• Обеспечивают срабатывание контактов дистанционной сигнализации при падении сопротивления изоляции ниже уставки RCRIT= 120-200, 80-320, 150-350, 200-600 кОм.
• Контакты дистанционной сигнализации коммутировать нагрузку 250 В АС, 2 А.

Приборы контроля сопротивления изоляции серии HIS ** V DC/N предназначены для непрерывного контроля сопротивления изоляции в сетях постоянного тока (DC) с изолированной нейтралью (IT- сетях). C помощью приборов производится непрерывный автоматический контроль сопротивления изоляции положительной и отрицательной шины сети относительно шины PE. В случае использования приборов на мобильном оборудовании (например, транспортном средстве) контроль осуществляется относительно корпуса этого оборудования.

В случае, когда контролируемое сопротивление изоляции становится ниже установленного уровня RCRIT, происходит замыкание контактов дистанционной сигнализации ("сухого контакта") АВАРИЯ (FAILURE). Кроме того, на лицевой панели прибора загораются индикаторы АВАРИЯ+ (FAILURE+) или АВАРИЯ- (FAILURE -), в зависимости от того относительно какой шины произошло снижение сопротивления изоляции. Там же расположены кнопки ПРОВЕРКА+ (TEST+) и ПРОВЕРКА- (TEST-) предназначенные для проверки функционирования прибора.

Регулятор, размещенный на лицевой панели прибора,  позволяет устанавливать значения контролируемого сопротивления изоляции RCRIT с точностью ± 20 % . Если необходимо устанавливать сопротивление с большей точностью, то необходимо подключить откалиброванное сопротивление к клеммам L+ и PE (или L- и PE), предварительно отключив прибор от контролируемой сети. Значение этого сопротивления должно соответствовать требуемому значению RCRIT. При этом регулятор на лицевой панели необходимо установить в крайнее левое положение и затем медленно вращать вправо. Когда загорится красный индикатор "+" (или "-") - остановить процесс настройки и подключить устройство к контролируемой сети.

Схемы:
схема подключения приборов серии HIS **V DC/N к контролируемой сети
назначение входных/выходных клемм приборов серии HIS **V DC/N


Сертификаты:
декларация о соответствии TC N RU Д-RU.МЛ02.В.00058 Приборов контроля изоляции серии HIS и аксессуаров к ним, серий : TL, MDS, TOM, TAR, ZJ требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств".


Дополнительные принадлежности:
ZJ 24 VDC - источник питания 24 В постоянного тока
клеммная коробка HAKELBOX-6-S

Технические характеристики
HIS 160 V DC/N
HIS 220 V DC/N
HIS 250 V DC/N
HIS 400 V DC/N
Напряжение питания, UN
24 В (18-36 В) DC
24 В (18-36 В) DC
24 В (18-36 В) DC
24 В (18-36 В) DC
Напряжение контролируемой сети,UIT
160 В±10%
220 В±10%
250 В±10%
400 В±10%
Среднее значение уставки срабатывания,RCRIT
160 кОм
220 кОм
250 кОм
400 кОм
Погрешность измерения
< 20 %
< 20 %
< 20 %
< 20 %
Гистерезис, H
около 10% от установленного значения
около 10% от установленного значения
около 10% от установленного значения
около 10% от установленного значения
Предельные значения уставки срабатывания,RCRIT
120-200 кОм
80-320 кОм
150-350 кОм
200-600 кОм
Энергопотребление, P
1 ВА
1 ВА
1 ВА
1 ВА
Оперативный ток
30 мА
30 мА
30 мА
30 мА
Входное сопротивление,RV
> 1 МОм
> 1 МОм
> 1 МОм
> 1 МОм
Степень защиты в соответствии с ГОСТ 14254
IP 20
IP 20
IP 20
IP 20
Рабочая температура, υ
-25°C - +55°C
-25°C - +55°C
-25°C - +55°C
-25°C - +55°C
Монтаж
DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников
1 мм²
1 мм²
1 мм²
1 мм²
Материал корпуса
SLOVAMID 6FRС2
SLOVAMID 6FRС2
SLOVAMID 6FRС2
SLOVAMID 6FRС2
Цвет корпуса
зеленый
зеленый
зеленый
зеленый
Контакты дистанционной сигнализации




-сопротивление изоляции
2 x 107 Ом
2 x 107 Ом
2 x 107 Ом
2 x 107 Ом
-макс. коммутируемый ток
2 A
2 A
2 A
2 A
-макс. коммутируемое напряжение
220 В 50 Гц
220 В 50 Гц
220 В 50 Гц
220 В 50 Гц
Масса
80 гр
80 гр
80 гр
80 гр
Номер по каталогу
71160
71220
71250
71400
