Наименование:
DTR */485, DTR */485-L

Тип:
УЗИП серии DTR 485

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена DTR */485, DTR */485-L:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серии DTR 485

DTR */485, DTR */485-L

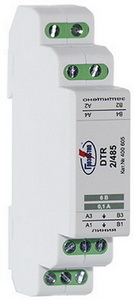

DTR 2/485



Габаритный чертеж DTR */485


УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UN= 6 В DC. IN=100 мА. Imax(8/20)=10, 20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 10 Мбит/с. Предназначены для защиты линий последовательного интерфейса RS-485.

УЗИП серий DTR */485, DTR */485-L, ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS-485 со скоростью передачи данных 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DTR */485, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм.
- Выпускаются на номинальное рабочее напряжение UN= 6 В DC, номинальный ток IN=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=10 кА.
- Скорость передачи данных 10 Мбит/с.

УЗИП серии DTR */485-L, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм.
- Выпускаются на номинальное рабочее напряжение UN= 6 В DC, номинальный ток IN=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА.
- Скорость передачи данных 10 Мбит/с.

Структура наименования DTR */485-L :
DTR - устройство  для защиты оборудования слаботочных цепей с  номинальным током IN=100 мА,  размещено в корпусе для крепления на DIN-рейку 35 мм;
* - количество защищаемых пар проводников - 1, 2;
485 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS-485 с номинальным рабочим напряжением UN= 6 В DC, номинальным током IN=100 мА, скоростью передачи данных 10 Мбит/с.
L -  первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА.

Пример: DTR 2/485-L  -УЗИП для защиты оборудования слаботочных цепей,  размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -2,номинальное рабочее напряжение UN= 6 В DC, номинальный ток IN=100 мА, скорость передачи данных 10 Мбит/с, первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт. Применяются для защиты оборудования от заноса высокого потенциала со стороны линий RS-485.

Схемы:
схема электрическая принципиальная DTR 485, DTR 485-L
схема электрическая принципиальная DTR 2/485, DTR 2/485-L


Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры
DTR */485, DTR */485-L - защита линий интерфейса RS-485 со скоростью передачи данных 10 Мбит/с.

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики

DTR 485
DTR 2/485
DTR 485-L
DTR 2/485-L
Количество защищаемых пар

1
2
1
2
Номинальное рабочее напряжение DC
UN
6 В
6 В
6 В
6 В
Макс. длительное рабочее напряжение DC
UC
7 В
7 В
7 В
7 В
Номинальный ток
IN
100 мА
100 мА
100 мА
100 мА
D1 Общий импульсный ток (10/350)
Iimp
-
-
5 кА
5 кА
D1 Импульсный ток (10/350) линия/PE
Iimp
-
-
2,5 кА
2,5 кА
С2 Максимальный разрядный ток (8/20)
Imax
10 кА
10 кА
20 кА
20 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при 1 кВ/мкс
Up
10 В
10 В
10 В
10 В
Уровень напряжения защиты при In
Up
18 В
18 В
18 В
18 В
Уровень напряжения защиты при Imax
Up
51 В
51 В
51 В
51 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нc
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

10 Мбит/с
10 Мбит/с
10 Мбит/с
10 Мбит/с
Вносимое сопротивление на линию
R
2,2 Ом
2,2 Ом
2,2 Ом
2,2 Ом
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP 20
 IP 20
 IP 20
 IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
Материал корпуса

 Polyamide PA6
 Polyamide PA6
 Polyamide PA6
 Polyamide PA6
Цвет корпуса

серый
серый
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Масса

70 гр.
140 гр.
70 гр.
140 гр.
Номер по каталогу

400 604
400 605
400 606
400 607
