DTNVR 6/* F2G Exi


Сделать заказ >>>

 Поиск в каталоге:

DTNVR 6/* F2G Exi УЗИП серий DTNVR Exi / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
DTNVR 6/* F2G Exi

Тип:
УЗИП серий DTNVR Exi

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена DTNVR 6/* F2G Exi:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий DTNVR Exi

DTNVR 6/* F2G Exi

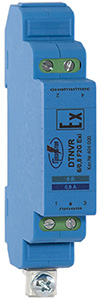

DTNVR 6/* F2G Exi



УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1. UN= 6 В DC. IL=0.8, 2 А. Iimp(10/350)=4 кА. Скорость передачи данных 10 Мбит/с. Вид взрывозащиты искробезопасная цепь.

УЗИП серии DTNVR 6/* F2G Exi, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.) от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей в пределах 0А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

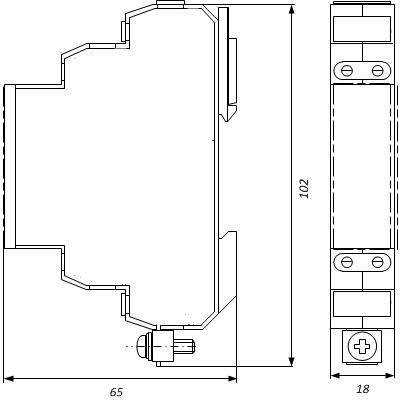

 УЗИП серии DTNVR 6/* F2G Exi, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Применяются во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировкам взрывозащиты 0Ex ia IIC T6 X (в соответствии с ТР ТС  012/2011, ГОСТ Р МЭК 60079-0 – 2011,  ГОСТ Р МЭК 60079-11 – 2010 и ГОСТ Р МЭК 60079-25 – 2008)
- Конструкция УЗИП предусматривает  его эксплуатацию во взрывоопасных зонах классов 1 – 2  при установке  вЩЗИП®-ТМ-Ex с видом взрывозащиты «d».
- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1, подключение сигнальных проводников с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UN=  6 В DC, максимальный ток IL=0.8, 2 А.
- Скорость передачи данных 10 Мбит/с.

Обеспечение взрывозащиты:
Взрывозащищенность устройств серии DTNVR 6/* F2G Exi обеспечивается видом взрывозащиты  искробезопасность «ia» (для  уровня  взрывозащиты Ga электрооборудования групп II) по ТР ТС 012/2011 (ГОСТ Р МЭК 60079-11-2010 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i», а также выполнением требований ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно:
- при испытании и оценке цепей на искровое воспламенение использовался коэффициент безопасности 1,5;
- при оценке температурного класса поверхности использовался коэффициент безопасности по напряжению или току 1,0;
- оборудование, отвечающее требованиям к разделениям табл. 5 ГОСТ Р МЭК 60079-11 – 2010, должно быть снабжено оболочкой со степенью защиты IP20 в соответствии с условиями эксплуатации и требованиями МЭК 60529;
- изоляция между искробезопасной цепью и корпусом или заземленными частями электрооборудования должна выдерживать эффективное испытательное напряжение не менее 500 В;
- температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6  по ГОСТ Р МЭК 60079-0-2011 с учетом максимальной температуры окружающей среды.

Структура наименования DTNVR 6/* F2G Exi:
DTNVR  - устройство  для защиты оборудования слаботочных цепей с  номинальным током более 100 мА,  размещено в корпусе для крепления на DIN-рейку 35 мм;
 6 - номинальное рабочее напряжение UN= 6 В DC;
* - максимальный ток IL=0.8, 2 А;
F2G - наименование внутренней схемы;
Exi - вид взрывозащиты искробезопасная цепь.

Пример: DTNVR 6/0,8 F2G Exi - устройство для защиты оборудования слаботочных цепей с максимальным током IL=0.8 А, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -1, номинальное рабочее напряжение UN= 6 В DC, внутренняя схема F2G, вид взрывозащиты искробезопасная цепь,устройство сделано в России.

Схемы:
схема электрическая принципиальная DTNVR 6/* F2G Exi

Сертификаты:
cертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
Технический бюллетень TNP013 28.01.2014 г. Устройства защиты от импульсных перенапряжений для взрывоопасных зон.

Специальные условия безопасного применения «Х»:
Знак «Х» в маркировке взрывозащиты DTNVR 6/0,8(2) F2G Exi указывает:
- на необходимость его размещения в шкафах на DIN-рейку или внутри взрывозащищенного электрооборудования;
- подключаемые к УЗИП Eхia-исполнения внешние электротехнические устройства должны иметь искробезопасные электрические цепи по ГОСТ Р МЭК 60079-11 – 2010, а их искробезопасные параметры должны соответствовать условиям применения УЗИП во взрывоопасной зоне.

DTNVR 6/* F2G Exi рекомендуется размещать:
- во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств, устанавливается в  ЩЗИП®-ТМ-Ex с видом взрывозащиты «d».;
- во взрывобезопасной зоне для защиты оборудования со стороны полевых устройств, устанавливается перед искробезопасным барьером со стороны поля.

При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а так же защищенного кабеля и заземляющего проводника.

Подключение устройств DTNVR 6/0,8(2) F2G Exi к шине заземления осуществляется в соответствии с требованиями п. 12.2.4 ГОСТ МЭК 60079-14-2011: с помощью смонтированного на постоянной основе без разъемов медного проводника сечением не менее 4 мм2, заземляющий проводник должен иметь, по возможности, наименьшую длину (максимально - 1 м).

Заземление искробезопасных цепей должно быть  соединено в одной точке с системой уравнивания потенциалов, если она проложена по всей взрывоопасной зоне, либо заземление должно осуществляться на искрозащитном барьере во взрывобезопасной зоне.


Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики
DTNVR 6/0.8 F2G Exi
DTNVR 6/2 F2G Exi
Количество защищаемых пар
1
1
Маркировка взывозащиты по ТР ТС 012/2011
0Ex ia IIC T6 X
0Ex ia IIC T6 X
Номинальное рабочее напряжение AC/DC, UN
4/6 В
4/6 В
Максимальное длительное рабочее напряжение AC/DC, UC
5/7 В
5/7 В
Максимальный ток, IL
0,8 А
2 А
D1 Общий импульсный ток  (10/350),Iimp
4 кА
4 кА
D1 Импульсный ток на линию  (10/350),Iimp
2 кА
2 кА
С2 Общий номинальный разрядный ток (8/20), In
15 кА
15 кА
С2 Номинальный разрядный ток на линию (8/20), In
7,5 кА
7,5 кА
D1 Уровень напряжения защиты линия-линия при Iimp, Up
<35 В
<35 В
D1 Уровень напряжения защиты линия-земля при Iimp, Up
<1600 В
<1600 В
С2 Уровень напряжения защиты линия-линия при In , Up
<35 В
<35 В
С2 Уровень напряжения защиты линия-земля при In, Up
<1800 В
<1800 В
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up
<20 В
<20 В
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up
<1400 В
<1400 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами,Рppm
1500 Вт
1500 Вт
Время срабатывания, tA
< 30 нс
< 30 нс
Скорость передачи данных
10 Мбит/с
10 Мбит/с
Вносимая индуктивность, L
10 мкГн
10 мкГн
Паразитная емкость линия-линия, C
2,4 нФ
2,3 нФ
Вносимое сопротивление, R
2,2 Ом
0,5 Ом
Сопротивление изоляции линия-земля
>500 В
>500 В
Рабочая температура, υ
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254
 IP 20
 IP 20
Монтаж
DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников


-информационные проводники
0,25-2,5 мм²
 0,25-2,5 мм²
- заземляющий проводник
4 мм²
4 мм²
Момент затяжки винтовых клемм, Нм
0,4
0,4
Материал корпуса
 Polyamide PA6
 Polyamide PA6
Цвет корпуса
синий
синий
Категория в соответствии с ГОСТ Р 54986-2012
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Масса
56 г
56 г
Номер по каталогу
404 000
404 001
