Наименование:
DTNV */**/5
Тип:
УЗИП серий DT, DTNV, ГИП
ТУ:
ТУ 3428-002-79740390-2007
Краткое тех. описание:
–
Цена DTNV */**/5:
Уточняйте по телефону или через обратную связь.
Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий DT, DTNV, ГИП
DTNV */**/5
|
|
УЗИП в виде
печатной платы.
Количество
защищаемых пар
проводников 1-4.
UN= 12, 24, 30,
48, 60, 80, 110,
220, 350 В DC.
IN=5 А.
Imax(8/20)=2,
6.5, 8 кА.
Выполнены на
основе
оксидно-цинковых
варисторов.
|
|
|
|
УЗИП серии DTNV */**/5, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с МЭК 62305.

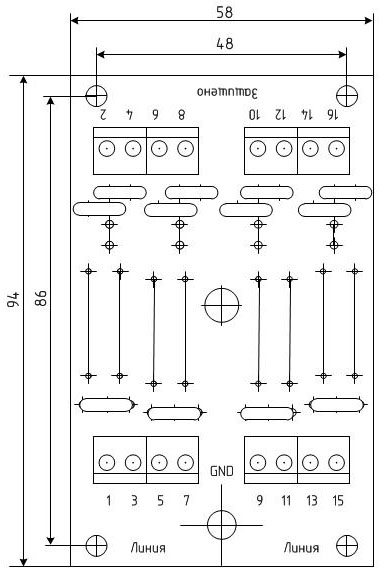

УЗИП серии DTNV */**/5, ТУ 3428-002-79740390-2007 выполнены в виде печатной платы для установки в защищаемое оборудование.
- В качестве нелинейных элементов используются оксидно-цинковые варисторы.
- Количество защищаемых пар проводников 1-4, подключение с помощью винтовых клемм.
- Выпускаются на номинальное рабочее напряжение UN= 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC, номинальный ток IN= 5 А.
- Способны пропускать максимальный разрядный ток Imax(8/20)= 2, 6.5, 8 кА.
- Скорость передачи данных 1 Мбит/с.
|
|
|
|
Структура наименования DTNV */**/5:
DTNV 5 - устройство для защиты оборудования слаботочных цепей с номинальным током IN= 5 А, выполнено в виде печатной платы для установки в защищаемое оборудование;
* - количество защищаемых пар проводников - 1, 2, 3, 4;
** - номинальное рабочее напряжение -UN= 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC;
5 - номинальный ток, А.
Пример: DTNV 2/24/5 - устройство для защиты оборудования слаботочных цепей, выполнено в виде печатной платы для установки в защищаемое оборудование, количество пар защищаемых проводников -2, номинальное рабочее напряжение UN= 24 В DC, номинальный ток IN= 5 А, устройство сделано в России.
|
|
|
|
|
схема электрическая принципиальная DTNV 1/**/5
|
схема электрическая принципиальная DTNV 2/**/5
|
|
схема электрическая принципиальная DTNV 3/**/5
|
схема электрическая принципиальная DTNV 4/**/5
|
схема подключения DTNV */**/5
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
|
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям ГОСТ
ISO 9001-2011
(ISO 9001:2008) |
|
|
Теория и особенности применения:
|
|
|
|
|
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H2
|
|
|
Технические характеристики
Количество защищаемых пар
|
1
|
|
|
|
|
|
2
|
DTNV 2/12/5
|
|
|
DTNV 2/48/5
|
|
3
|
DTNV 3/12/5
|
|
|
|
|
4
|
DTNV 4/12/5
|
|
|
|
|
Номинальное рабочее напряжение DC
|
UN
|
12 В
|
|
|
48 В
|
|
Макс. длительное рабочее напряжение DC
|
UC
|
14,4 В
|
28 В
|
36 В
|
58 В
|
|
|
IN
|
5 А
|
|
|
|
|
С2 Максимальный разрядный ток (8/20)
|
Imax
|
2 кА
|
2 кА
|
2 кА
|
2,5 кА
|
Номинальный разрядный ток (8/20)
|
In
|
1 кА
|
1 кА
|
1 кА
|
1 кА
|
|
Уровень напряжения защиты при In
|
|
74 В
|
118 В |
148 В |
188 В
|
|
Уровень напряжения защиты при 1 кВ/мкс
|
|
29 В
|
60 В
|
72 В
|
112 В
|
|
Уровень напряжения защиты при Imax
|
|
130 В
|
166 В
|
188 В
|
264 В
|
|
|
tA
|
|
|
|
|
|
Скорость передачи данных
|
|
1 Мбит/с
|
|
|
|
|
Паразитная емкость
|
С
|
10 нФ
|
|
|
|
|
Рабочая температура
|
υ
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 00
|
IP 00
|
IP 00
|
IP 00
|
|
Монтаж
|
|
монтажная панель
|
монтажная панель
|
монтажная панель |
монтажная панель |
|
Cечение присоединяемых проводников
|
|
0,25-2,5 мм²
|
0,25-2,5 мм²
|
0,25-2,5 мм²
|
|
|
Категория в соответствии с МЭК 61643-21:2000
|
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
|
Номер по каталогу
|
|
401 261
|
401 271
|
401 281
|
401 291
|
|
|
|
401 262
|
401 272
|
401 282
|
401 292
|
|
|
|
401 263
|
401 273
|
401 283
|
401 293
|
|
|
|
401 264
|
401 274
|
401 284
|
401 295
|
|
Технические характеристики
Количество защищаемых пар
|
1
|
|
|
|
|
|
2
|
DTNV 2/60/5
|
|
|
DTNV 2/220/5
|
|
3
|
|
|
|
|
|
4
|
|
|
|
|
|
Номинальное рабочее напряжение DC
|
UN
|
60 В
|
|
|
220 В
|
|
Макс. длительное рабочее напряжение DC
|
UC
|
75 В
|
96 В
|
132 В
|
275 В
|
|
|
IN
|
5 А |
|
|
|
|
С2 Максимальный разрядный ток (8/20)
|
Imax
|
4,5 кА
|
6.5 кА
|
8 кА
|
8 кА
|
Номинальный разрядный ток (8/20)
|
In
|
1 кА
|
1 кА
|
1 кА
|
1 кА
|
|
Уровень напряжения защиты при In
|
|
204 В
|
272 В |
364 В |
620 В
|
|
Уровень напряжения защиты при 1 кВ/мкс
|
|
128 В
|
192 В
|
256 В
|
440 В
|
|
Уровень напряжения защиты при Imax
|
|
326 В
|
460 В
|
656 В
|
920 В
|
|
|
tA
|
|
|
|
|
|
Скорость передачи данных
|
|
1 Мбит/с
|
|
|
|
|
Паразитная емкость
|
С
|
10 нФ
|
|
|
|
|
Рабочая температура
|
υ
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 00
|
IP 00
|
IP 00
|
IP 00
|
|
Монтаж
|
|
монтажная панель
|
монтажная панель
|
монтажная панель |
монтажная панель |
|
Cечение присоединяемых проводников
|
|
0,25-2,5 мм²
|
0,25-2,5 мм²
|
0,25-2,5 мм²
|
|
|
Категория в соответствии с МЭК 61643-21:2000
|
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
|
Номер по каталогу
|
|
401 301
|
401 311
|
401 321
|
401 331
|
|
|
|
401 302
|
401 312
|
401 322
|
402 332
|
|
|
|
|
401 313
|
401 323
|
403 333
|
|
|
|
401 304
|
401 314
|
401 324
|
404 334
|
|
|
|
Технические характеристики
Количество защищаемых пар
|
1
|
|
|
|
|
|
2
|
DTNV 2/350/5
|
|
|
|
|
3
|
|
|
|
|
|
4
|
|
|
|
|
|
Номинальное рабочее напряжение DC
|
UN
|
350 В
|
|
|
|
|
Макс. длительное рабочее напряжение DC
|
UC
|
380 В
|
|
|
|
|
Номинальное рабочее напряжение AC
|
UN
|
230 В
|
|
|
|
|
|
IN
|
5 А |
|
|
|
|
С2 Максимальный разрядный ток (8/20)
|
Imax
|
8 кА
|
|
|
|
Номинальный разрядный ток (8/20)
|
In
|
1 кА
|
|
|
|
|
Уровень напряжения защиты при In
|
|
650 В
|
|
|
|
|
Уровень напряжения защиты при 1 кВ/мкс
|
|
520 В
|
|
|
|
|
Уровень напряжения защиты при Imax
|
|
960 В
|
|
|
|
|
|
tA
|
|
|
|
|
|
Скорость передачи данных
|
|
1 Мбит/с
|
|
|
|
|
Паразитная емкость
|
С
|
10 нФ
|
|
|
|
|
Рабочая температура
|
υ
|
-40°C - +80°C
|
|
|
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 00
|
|
|
|
|
Монтаж
|
|
монтажная панель
|
|
|
|
|
Cечение присоединяемых проводников
|
|
0,25-2,5 мм²
|
|
|
|
|
Категория в соответствии с МЭК 61643-21:2000
|
|
A2, B2, C2, C3, D1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
