DTNV */**/1.5/1500


Сделать заказ >>>

 Поиск в каталоге:

DTNV */**/1.5/1500 УЗИП серий DT, DTNV, ГИП / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
DTNV */**/1.5/1500

Тип:
УЗИП серий DT, DTNV, ГИП

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена DTNV */**/1.5/1500:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий DT, DTNV, ГИП

DTNV */**/1.5/1500

DTNV */**/1.5/1500

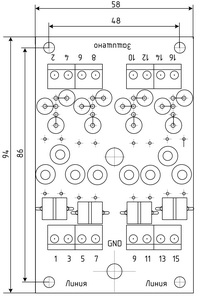

Габаритный чертеж DTNV */**/1.5/1500


УЗИП в виде печатной платы. Количество защищаемых пар проводников 1-4. Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC. IL=1.5 А. Imax(8/20)=10 кА. В УЗИП применяются TVS-диоды с Ррpm=1500 Вт. Скорость передачи данных 1 Мбит/с.

   УЗИП серии DTNV */**/1.5/1500 , ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

    УЗИП серии DTNV */**/1.5/1500 , ТУ 3428-002-79740390-2007  выполнены в виде печатной платы для установки в защищаемое оборудование.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-4, подключение с помощью винтовых клемм.
- Выпускаются на номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC, номинальный ток IL=1.5 А.
- Способны пропускать максимальный разрядный ток Imax(8/20)=10 кА.
- Скорость передачи данных 1 Мбит/с.

Структура наименования DTNV */**/1.5/1500:
DTNV - устройство  для защиты оборудования слаботочных цепей, выполнены в виде печатной платы для установки в защищаемое оборудование;
* - количество защищаемых пар проводников - 1, 2, 3, 4;
** - номинальное рабочее напряжение U0= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC;
1.5 - номинальный ток, А;
1500 - вторая ступень защиты выполнена  на TVS-диодах с Ррpm=1500 Вт.


Пример: DTNV 2/6/1.5/1500 - устройство для защиты оборудования слаботочных цепей с  номинальным током IL=1.5А, выполнены в виде печатной платы для установки в защищаемое оборудование, количество пар защищаемых проводников -2, номинальное рабочее напряжение Uo= 6 В DC, вторая ступень защиты выполнена на TVS-диодах с Ррpm=1500 Вт.

Схемы:
схема электрическая принципиальная DTNV 1/**/1.5/1500, DTNV 1/**/1.5/1500-L
схема электрическая принципиальная DTNV 2/**/1.5/1500, DTNV 2/**/1.5/1500-L
схема электрическая принципиальная DTNV 3/**/1.5/1500, DTNV 3/**/1.5/1500-L
схема электрическая принципиальная DTNV 4/**/1.5/1500, DTNV 4/**/1.5/1500-L
схема подключения DTNV 4/**/1.5/1500, DTNV 4/**/1.5/1500-L

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2


Технические характеристики
Количество защищаемых пар
1
DTNV 1/6/1.5/1500
DTNV 1/12/1.5/1500
DTNV 1/24/1.5/1500
DTNV 1/30/1.5/1500
2
DTNV 2/6/1.5/1500
DTNV 2/12/1.5/1500
DTNV 2/24/1.5/1500
DTNV 2/30/1.5/1500
3
DTNV 3/6/1.5/1500
DTNV 3/12/1.5/1500
DTNV 3/24/1.5/1500
DTNV 3/30/1.5/1500
4
DTNV 4/6/1.5/1500
DTNV 4/12/1.5/1500
DTNV 4/24/1.5/1500
DTNV 4/30/1.5/1500
Номинальное рабочее напряжение DC
UN
6 В
12 В
24 В
30 В
Макс. длительное рабочее напряжение DC
UC
7 В
13,5 В
28 В
33 В
Номинальный ток
IN
1,5 А
1,5 А
1,5 А
1,5 А
С2 Максимальный разрядный ток (8/20)
Imax
10 кА
10 кА
10 кА
10 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при In
Up
18 В
28 В 43 В
49 В
Уровень напряжения защиты при 1 кВ/мкс
Up
10 В
19 В
34 В
44 В
Уровень напряжения защиты при Imax
Up
51 В
54 В
64 В
84 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Вносимая индуктивность

4,7 мкГн
4,7 мкГн
4,7 мкГн
4,7 мкГн
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP 00
 IP 00
 IP 00
 IP 00
Монтаж

монтажная панель
монтажная панель
монтажная панель монтажная панель
Cечение присоединяемых проводников

0,25-1,5 мм²
0,25-1,5 мм²
0,25-1,5 мм²
0,25-1,5 мм²
Категория в соответствии с МЭК 61643-21:2000

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Номер по каталогу

401 091
401 101
401 111
401 121


401 092
401 102
401 112
401 122


401 093
401 103
401 113
401 123


401 094
401 104
401 114
401 124


Технические характеристики
Количество защищаемых пар
1
DTNV 1/48/1.5/1500
DTNV 1/60/1.5/1500
DTNV 1/80/1.5/1500
DTNV 1/110/1.5/1500
2
DTNV 2/48/1.5/1500
DTNV 2/60/1.5/1500
DTNV 2/80/1.5/1500
DTNV 2/110/1.5/1500
3
DTNV 3/48/1.5/1500
DTNV 3/60/1.5/1500
DTNV 3/80/1.5/1500
DTNV 3/110/1.5/1500
4
DTNV 4/48/1.5/1500
DTNV 4/60/1.5/1500
DTNV 4/80/1.5/1500
DTNV 4/110/1.5/1500
Номинальное рабочее напряжение DC
Uo
48 В
60 В
80 В
110 В
Макс. длительное рабочее напряжение DC
UC
53 В
70 В
94 В
128 В
Номинальный ток
IL
1,5 А
1,5 А
1,5 А
1,5 А
С2 Максимальный разрядный ток (8/20)
Imax
10 кА
10 кА
10 кА
10 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при In
Up
86 В
100 В 158 В
186 В
Уровень напряжения защиты при 1 кВ/мкс
Up
67 В
84 В
108 В
158 В
Уровень напряжения защиты при Imax
Up
115 В
125 В
197 В
210 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Вносимая индуктивность

4,7 мкГн
4,7 мкГн
4,7 мкГн
4,7 мкГн
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP 00
 IP 00
 IP 00
 IP 00
Монтаж

монтажная панель
монтажная панель
монтажная панель монтажная панель
Cечение присоединяемых проводников

0,25-1,5 мм²
0,25-1,5 мм²
0,25-1,5 мм²
0,25-1,5 мм²
Категория в соответствии с МЭК 61643-21:2000

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Номер по каталогу

401 131
401 141
401 151
401 161


401 132
401 142
401 152
401 162


401 133
401 143
401 153
401 163


401 134
401 144
401 154
401 164

Технические характеристики
Количество защищаемых пар
1
DTNV 1/170/1.5/1500



2
DTNV 2/170/1.5/1500



3
DTNV 3/170/1.5/1500



4
DTNV 4/170/1.5/1500



Номинальное рабочее напряжение DC
Uo
170 В



Макс. длительное рабочее напряжение DC
UC
185 В



Номинальный ток
IL
1,5 А



С2 Максимальный разрядный ток (8/20)
Imax
10 кА



Номинальный разрядный ток (8/20)
In
1 кА



Уровень напряжения защиты при In
Up
282 В



Уровень напряжения защиты при 1 кВ/мкс
Up
385 В



Уровень напряжения защиты при Imax
Up
564 В



Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Рppm
1500 Вт



Время срабатывания
tA
< 30 нс



Скорость передачи данных

1 Мбит/с



Вносимая индуктивность

4,7 мкГн



Паразитная емкость
С
1,5 нФ



Рабочая температура
υ
-40°C - +80°C



Степень защиты в соответствии с ГОСТ 14254

 IP 00



Монтаж

монтажная панель



Cечение присоединяемых проводников

0,25-1,5 мм²



Категория в соответствии с МЭК 61643-21:2000

 A2, B2, C2, C3, D1



Номер по каталогу

400 009





400 010





400 019





400 020
