Прибор многофункциональный МПИ-СЦБ
МПИ-СЦБ. Назначение
Прибор
МПИ-СЦБ предназначен для измерения, отображения и регистрации следующих
параметров сигналов, при эксплуатации и ремонте устройств сигнализации,
централизации и блокировки (СЦБ) железнодорожного транспорта, а также устройств
автоматики, телемеханики и связи в полевых и стационарных условиях.
МПИ-СЦБ. Технические
характеристики
МПИ-СЦБ измеряет:
- напряжение
постоянного тока положительной и отрицательной полярности от минус 500 до
плюс 500 В;
- напряжение
переменного тока от 0,1 20 350 В в диапазоне частот от 8 Гц до 10 кГц;
- силу постоянного
тока от 0,1 до 25 А;
- силу переменного
тока от 0,1 до 20 А в диапазоне частот от 25 до 100 Гц;
- длительности
импульсов и интервалов времени между импульсами постоянного и переменного
тока в диапазоне от 10-3 до
10 с;
- частоту напряжения
переменного тока от 0,1 Гц до 10 кГц;
- угол сдвига фазы
двух гармонических сигналов в диапазоне частот от 25 до 100 Гц, при
условии, что измеряемые сигналы не имеют гальванической связи;
- разницу и сумму
напряжений постоянного или переменного тока двух каналов от минус 500 до плюс
500 В в диапазоне частот от 25 до 100 Гц;
- временные задержки
между сигналами двух каналов в диапазоне от 10-3 до
10 с.

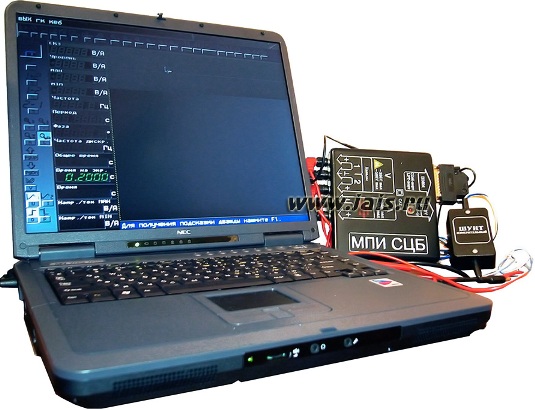

В состав прибора
МПИ-СЦБ входит персональный компьютер типа Notebook
|
