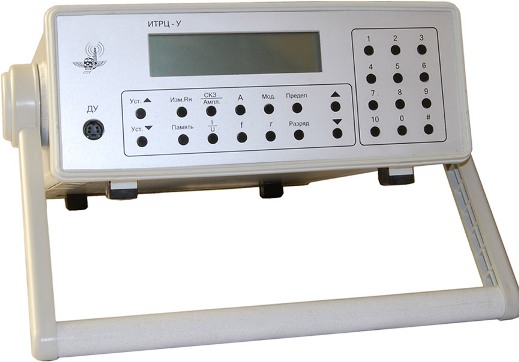

Установка для калибровки и проверки работоспособности приборов серии ИТРЦ ИТРЦ-У

ИТРЦ-У. Назначение и технические характеристики

Установка ИТРЦ-У предназначена  для испытания и проверки приборов ТРЦ таких как ИТРЦ-ЖАиС.

 Она представляет собой программируемый генератор тока и напряжения с возможностью задачи амплитуды тока (колебания) протекающего через выходные зажимы (индуктивный метод) и амплитуды напряжения на выходных зажимах (контактный способ). При этом также возможна установка  временных параметров модуляции основного колебания.
  Основные характеристики установки:
  Диапазон выходных токов (СКЗ), А 0…10,5
  Количество поддиапазонов выходного тока - 3: 0 … 999 мА с шагом установки 1 мА
  1 … 9,99 А с шагом установки 0,01 А
  для СКЗ и постоянного тока:  10 … 10,5 А с шагом установки 0,1 А
  для амплитудного значения:  10 … 15 А с шагом установки 0,1 А
  Диапазон выходных напряжений (СКЗ), В 0…10,5
  Количество поддиапазонов выходного напряжения - 3:  0 … 999 мВ с шагом установки 1 мВ
  1 … 9,99 В с шагом установки 0,01 В
  для СКЗ и постоянного напряжения: 10 … 10,5 В с шагом установки 0,1 В
  для амплитудного значения:10 … 15 В с шагом установки 0,1 В
  Диапазон сопротивления нагрузки в режиме генератора тока, Ом 0 … 0,3
  Диапазон сопротивления нагрузки в режиме генератора напряжения, Ом 3 … ∞
  Погрешность установки выходных величин не более, МЗР 1
  Нестабильность выходных величин в интервале рабочих температур не более, %  1
  Диапазон частот выходного синусоидального сигнала (основного колебания), Гц 0; 10…11000
  Количество поддиапазонов частот - 3:  0; 10 … 999,99 Гц с шагом установки 0,01 Гц
  1000.0 … 9999,9 Гц с шагом установки 0,1 Гц
  10,000 … 11,000 кГц с шагом установки 1 Гц
 Погрешность установки частоты не хуже, Гц 0,001
 Коэффициент гармоник выходного синусоидального сигнала на частоте 1 КГц не более, %  0,1
 Диапазон задачи временных параметров модуляции, с  0,001…9,999 с шагом 0,001
 Точность установки временных параметров, с 0,0001
  Количество задаваемых точек модуляции не более 16
  Диапазон рабочих температур, ºС  +10 … +35
  Питание от сети переменного тока напряжением, В  220 ±частотой, Гц 50
  Габаритные размеры (ШxВxГ), мм 245 x 105 x 350
  Вес не более, кг  5
  Автоматический контроль и поддержание заданных выходных величин (при изменении нагрузки)
  Отображение информации на символьном ЖК индикаторе
  Память на 16 предустановок

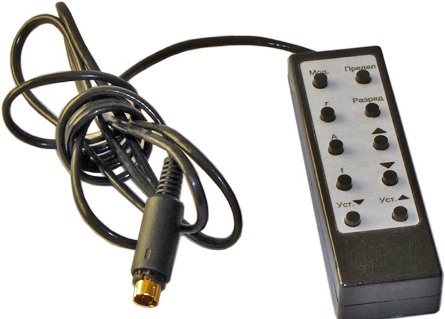

  Наличие проводного ДУ

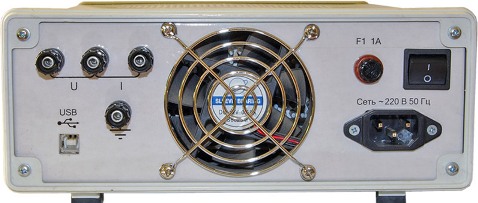

  Возможность управления, настройки и калибровки с помощью ПЭВМ (интерфейс USB)
