Индикатор тока рельсовых цепей ИТРЦ-М
ИТРЦ-М.
Назначение
ИТРЦ-М
(индикатор тока рельсовых цепей) предназначен для:
- индикации
частоты сигнального тока в рельсовой линии
- относительной
оценки изменения уровня сигнального тока на выбранной частоте в рельсовой линии
- индикации
намагниченности (магнитной индукции) рельсовых стыков
- оценки
правильности временных параметров кодовых сигналов (по первому интервалу
сигналов «Ж» и «З»).
ИТРЦ-М применяется
для оперативного определения причин нарушения нормальной работы рельсовых цепей
железных дорог индуктивным методом, как при помощи встроенной антенны, так и при
помощи внешних токовых клещей, входящих в комплект поставки индикатора,
позволяющих в значительной степени расширить функциональные возможности изделия, что
дополнительно облегчает поиски неисправностей рельсовых цепей.
ИТРЦ-М. Основные
параметры индикатора
|
Частота входного
сигнала, Гц
|
Затухание, не
менее, дБ
|
Диапазоны
сигнальных токов
в рельсовой
линии, А
|
|
на частоте
соседнего канала
|
на частоте
гармоник
тягового тока
|
усиление
минимальное
|
усиление
максимальное
|
|
25±0,25
|
40
|
-
|
1-20
|
0,1-2,0
|
|
50±0,5
|
40
|
-
|
1-20
|
0,1-2,0
|
|
175±2 по заказу
|
40
|
20(150 Гц)
|
1-20
|
0,1-2,0
|
|
4540-5550(ШП)
|
40
|
-
|
0,1-2
|
0,1-0,2
|
|
420±2
|
40
|
40(350,450 Гц)
|
0,1-2
|
0,01-0,2
|
|
480±2
|
40
|
40 (450 Гц)
|
0,1-2
|
0,01-0,2
|
|
580±3
|
40
|
-
|
0,1-2
|
0,01-0,2
|
|
720±4
|
40
|
-
|
0,1-2
|
0,01-0,2
|
|
780±4
|
40
|
-
|
0,1-2
|
0,01-0,2
|
- оценка намагниченности в диапазоне 0...20 мТл
- оценка величины первого интервала в диапазоне 60…250 мс.
Рабочие условия применения ИТРЦ-М:
-температура окружающего воздуха от минус 30 до 40ºС;
-относительная влажность до 98% при температуре 25ºС;
Питание индикатора осуществляется от автономного источника
постоянного тока.
Напряжение питания 6 - 9 В, ток потребления не более 50 мА.
Масса ИТРЦ-М не более 0,7 кг.
Габаритные размеры: 155 х 52 х 85 мм
Достоинства
ИТРЦ-М(индикатор тока рельсовых
цепей) перед аналогичными приборами других производителей:
- цифровая обработка сигналов, обеспечивающая высокую стабильность параметров
индикатора во всём интервале рабочих температур;
- яркая и удобная светодиодная шкала;
- наглядное отображение режимов измерения;
- удобное управление;
- мгновенная индикация частоты сигнального тока;
- высокая помехозащищенность;
- безынерционность при индикации (измерении) тока в рельсовой цепи;
- ударопрочный корпус.
ИТРЦ-М. Комплектность
Комплектность (базовый вариант)

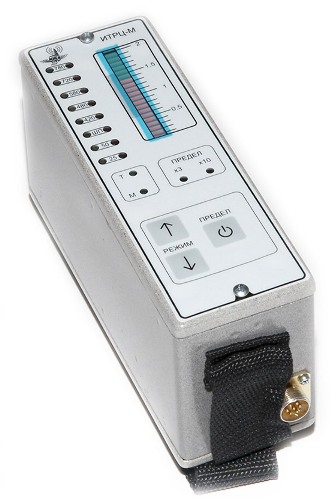

- индикатор ИТРЦ-М
-аккумулятор (ААА) -
6 шт.
- зарядное устройство
-руководство по
эксплуатации
Опционально:

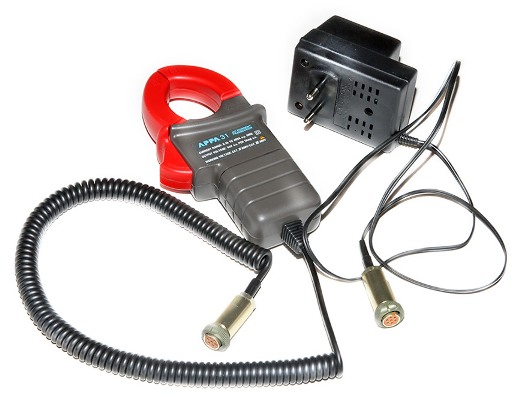

- преобразователь
тока (токовые клещи)
|
