БПРС блок питания и разветвления сигналов
БПРС предназначен для разветвления токового сигнала 4-20мА на два
гальванически развязанных сигнала 4-20мА. Дополнительно позволяет запитывать
стабилизированным напряжением постоянного тока электронные приборы
Областью применения БПРС являются системы управления, регулирования, защитной
автоматики, в том числе для газовых котельных.
Блок питания и разветвления сигналов предназначен для:
- Разветвления токового сигнала 4-20мА на два гальванически
развязанных сигнала 4-20мА.
- Обеспечения стабилизированным напряжением постоянного тока
электронных приборов, в том числе, АДР, АДН, АДИ, АДП, АДК, АДО,
АДУ;
- Сопряжение двух низковольтных слаботочных дискретных выходов
приборов автоматики (в том числе АДР, АДН, АДИ, АДП, АДК, АДО,
АДУ) с силовой автоматикой и системами управления, работающих
при напряжении ~220В;
Технические характеристики
| Параметр |
значение |
| Напряжение питания, В |
170…270 |
| Частота, Гц |
50 (+-1%) |
| Ток потребления, А |
0,015 |
| Выходное напряжение, В |
24 |
| Нестабильность выходного напряжения, мВ, не
более |
4 |
| Среднее значение температурного коэффициента
(ТК) dV/dT, мВ/град. С |
-1.5 |
| Выходной ток источника питания, мВ, не более |
75 |
| Нагрузка контактов реле: |
| >> Максимальная (активная) |
6А 240VAC/28VDC |
| >> Максимальная (индуктивная)* |
1А 240VAC |
| >> Максимальная (индуктивная)** |
0,3А 240VAC |
| >> Минимальная нагрузка контактов реле |
100 мА 5VDC |
| >> Количество срабатываний (с нагрузкой),
циклов |
100 000 |
| >> Механическое (без нагрузки), циклов |
5 000 000 |
| Напряжение изоляции |
| Между незамкнутыми контактами реле |
750 VAC |
| Между контактами реле и выходным напряжением
БПРС |
1500 VAC |
| Входной сигнал токовой петли |
4-20мА |
| Выходной сигнал токовой петли |
4-20мА |
*Примечание: при периоде переключения не менее 10 сек.
**Примечание: при периоде переключения не менее 2 сек.
Конструкция
БПРС-24.1 изготавливается в корпусе, предназначенном для монтажа на рейку DIN35;

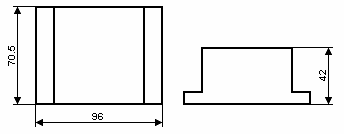

Габаритные размеры - 70.5x42x96 мм

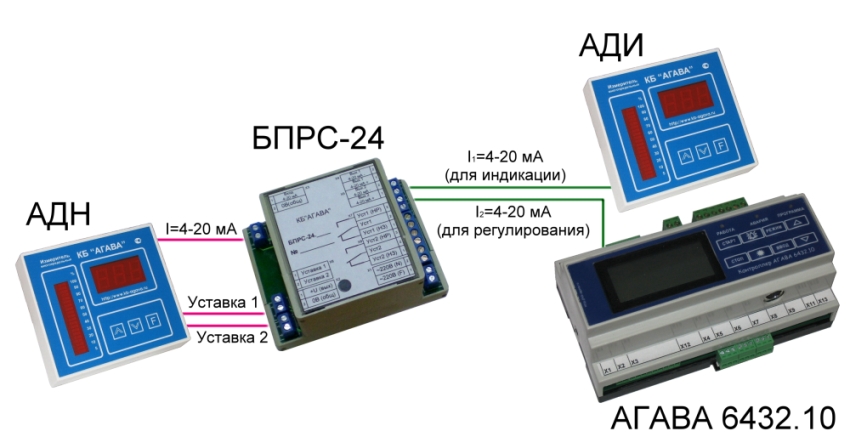

Схема применения БПРС
|
