АР71 Акселерометр / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АР71

Тип:
Акселерометр

ТУ:


Краткое тех. описание:


Цена АР71:
Уточняйте по телефону или через обратную связь.

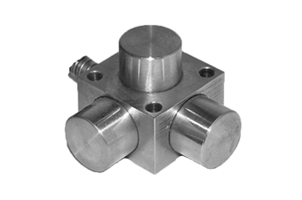

Акселерометр АР71

АР71

ОПИСАНИЕ:
  • трехкомпонентный акселерометр со встроенной электроникой;

  • чувствительность 200 мВ/g.

Акселерометр АР71 предназначен для измерения вибрационного и ударного ускорения в диагностических системах и при лабораторных исследованиях в условиях сильных электромагнитных полей.

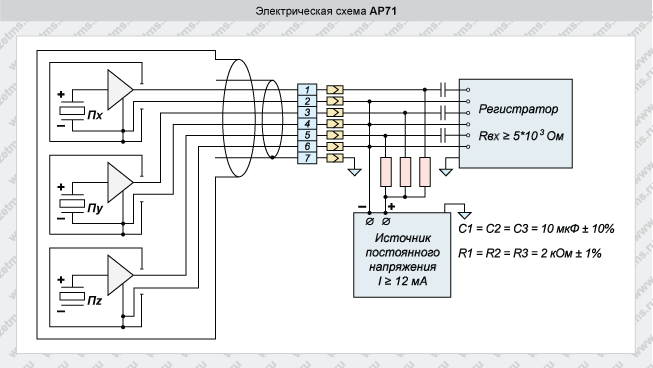

ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА АР71

ОСОБЕННОСТИ
  • Встроенный усилитель стандарта ICP;
  • Возможность непосредственного подключения к анализаторам спектра.
Параметр Ед. измерения Значение
Чувствительность

200 - 250 мВ/g

Относительная поперечная чувствительность

%

< 5

Частотный диапазон

Гц

1 - 10000

Амплитудный диапазон

g

± (4 - 20)

Максимальный удар (пиковое значение)

g

± 500

Уровень шума, СКЗ (1 Гц - 10 кГц)

g

< 0,0001

Напряжение питания

В

9...15

Ток питания

мА

< 4 мА

Температурный диапазон

°С

-40 ... +125

Кабель (встроенный)

м

2

Тип соединителя (определяется при заказе)

2РМД18КПН7Г5В1 (определяется при заказе)

Масса

г

160

СХЕМА ПОДКЛЮЧЕНИЯ АКСЕЛЕРОМЕТРА АР71 К АНАЛИЗАТОРУ СПЕКТРА

Встроенный усилитель стандарта ICP (IEPE) позволяет непосредственно подключать их к анализаторам спектра ZET 017. Программное обеспечение ZETLAB, поставляемое с анализаторами спектра, позволяет без долгих настроек получить результаты измерений и вторичные параметры в графическом и численном виде, раскладывать сигнал на спектральные составляющие, строить автоматизированные системы управления и измерений.

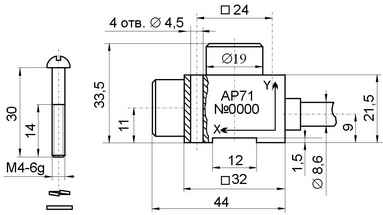

ГАБАРИТЫ АКСЕЛЕРОМЕТРА АР71
