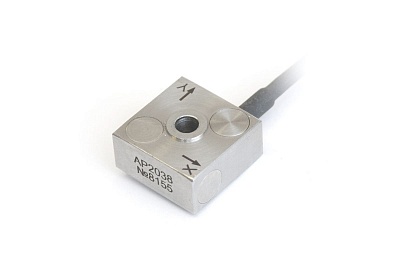

Акселерометр АР2038

АР2038

ОПИСАНИЕ:
  • трехкомпонентный акселерометр с встроенной электроникой;

  • чувствительность 10 мВ/g.

Трёхкоординатный «однокристальный» акселерометр АР2038 измеряет три взаимноперпендикулярных вектора виброускорения, проходящих через одну точку, находящуюся в центре пьезоэлемента вибродатчика. Информация с электродов пьезоэлемента преобразуется многоканальным дифференциальным усилителем-сумматором и выводится на три BNC выхода x, y, и z. Вибродатчики позволяют определить объёмный фазовый портрет виброускорений в точке их закрепления на объекте.

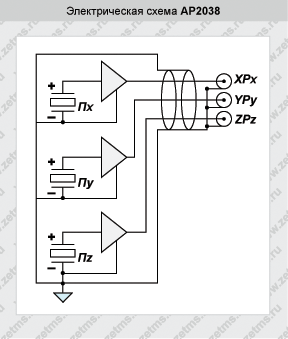

ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА АР2038

ОСОБЕННОСТИ
  • Cочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости;
  • Низкая чувствительность к электромагнитным полям;
  • Встроенный предусилитель стандарта ICP;
  • Широкий диапазон питающего напряжения и тока;
  • Низкий уровень собственного шума;
  • Возможность непосредственного подключения к анализатору спектра ZET 017.
Параметр Ед. измерения Значение
Чувствительность

10 мВ/g

Относительная поперечная чувствительность

%

< 5

Частотный диапазон

Гц

0,5 - 12000

Амплитудный диапазон

g

± 500

Максимальный удар (пиковое значение)

g

± 500

Ток питания

мА

2 - 20

Напряжение питания

В

15 - 30

Температурный диапазон

°С

-40 ... +125

Кабель (определяется при заказе, встроенный 2 м)

м

2

Тип соединителя (определяется при заказе)

3 х BNC/10-32UN

Масса

г

34

СХЕМА ПОДКЛЮЧЕНИЯ АКСЕЛЕРОМЕТРА АР2038 К АНАЛИЗАТОРУ СПЕКТРА

Встроенный усилитель стандарта ICP (IEPE) позволяет непосредственно подключать их к анализаторам спектра ZET 017. Программное обеспечение ZETLAB, поставляемое с анализаторами спектра, позволяет без долгих настроек получить результаты измерений и вторичные параметры в графическом и численном виде, раскладывать сигнал на спектральные составляющие, строить автоматизированные системы управления и измерений.


ГАБАРИТЫ АКСЕЛЕРОМЕТРА АР2038
