Наименование:
ВС 201

Тип:
Акселерометр

ТУ:
–

Краткое тех. описание:
–

Цена ВС 201:
Уточняйте по телефону или через обратную связь.

Акселерометр ВС 201

ОПИСАНИЕ:

измеритель линейных ускорений;
регистратор сверхнизкочастотных колебаний;
чувствительность 500 мВ/g.

Акселерометры ВС 201 являются ёмкостными акселерометрами и могут использоваться как датчики линейных ускорений и датчики положений, поскольку измеряют не только переменную, но и постоянную составляющую сигнала ускорения. При установке акселерометров на наклонную поверхность можно измерить центробежное ускорение.

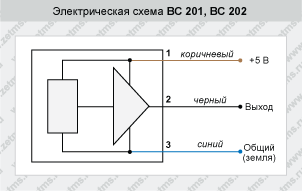

ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА ВС 201

ОСОБЕННОСТИ

Акселерометры ВС 201 являются средством измерения на территории РФ (№49619-12 в реестре).

Преимущества акселерометров ВС 201

многофункциональность;
простота калибровки.

Недостатки акселерометров ВС 201

являясь ёмкостными датчиками, они имеют высокий уровень собственных шумов;
динамический диапазон акселерометров ВС 201 составляет 40-60 дБ (в то время как средний динамический диапазон для пьезокерамических акселерометров - порядка 80-100 дБ).

Области применения:

датчик крена-дифферента;
измеритель линейных ускорений (например, при испытаниях транспортных средств);
системы инерциальной навигации;
регистратор сверхнизкочастотных колебаний.

Параметр	Ед. измерения	Значение

Чувствительность		500 мВ/g
Частотный диапазон	Гц	до 500
Относительная поперечная чувствительность	%	? 5
Амплитудный диапазон	g	± 2,3
Собственные шумы, СКЗ	g	< 0,004
Диапазон измеряемых значений виброускорения	g	от 0,01 до 1
Трехпроводная схема подключения		земля, выходной сигнал, питание
Напряжение питания	В	5
Уровень постоянного напряжения на выходе (в горизонтальном положении при 0 g)	В	1,8
Ток потребления	мА	5
Выходное сопротивление	Ом	? 500
Материал корпуса		нержавеющая сталь
Поставляемые принадлежности		шпилька
Крепеж		на шпильке М5
Кабель (встроенный)	м	2
Масса	г	16

СХЕМА ПОДКЛЮЧЕНИЯ АКСЕЛЕРОМЕТРА ВС 201 К МОДУЛЯМ АЦП ЦАП

Акселерометры ВС 201 подключаются к модулю АЦП ЦАП ZET 220 напрямую, к ZET 210 через усилитель ZET 410 или ZET 412.
