Генератор сигналов ZET 7192
ОПИСАНИЕ:
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Технические характеристики |
|
|
|
Кол-во каналов |
|
2 синфазных
1 дифференциальный
|
|
Формы сигнала |
|
синус, меандр, треугольник и пила
|
|
Диапазон выходного сигнала |
В
|
-10...10
|
|
Максимальная частота сигнала |
кГц
|
25
|
|
Минимальный шаг при частоте <100 Гц |
Гц
|
0,1
|
|
Интерфейс |
|
|
|
Интерфейс передачи данных |
|
CAN 2.0
|
|
Скорость обмена |
кбит/с
|
100, 200, 300, 600, 1000, 1200, 1600
|
|
Эксплуатационные характеристики |
|
|
|
Питание устройства |
В
|
от 9 до 24
|
|
Потребляемый ток при напряжении 12 В |
мА
|
до 70
|
|
Рабочий диапазон температур |
°C
|
-40...+80
|

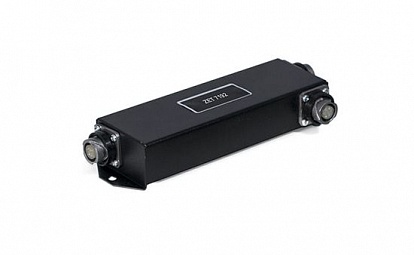

ZET 7192 — двухканальный генератор сигналов на шине CAN. Форма генерируемых
сигналов может быть четырёх разных типов: синусоида, меандр, треугольная, пила.
Режим работы генератора:
- синфазный позволяет независимо настраивать параметры сигналов по
каждому каналу;
- дифференциальный выдаёт сигналы с одинаковыми параметрами на оба
выхода, но сдвинутые по фазе на 180 градусов;
- синхронный режим позволяет задавать произвольный сдвиг фазы
второго канала относительно первого.
|
