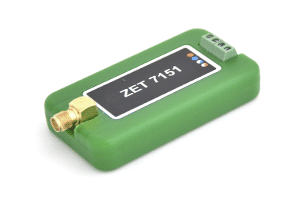

Цифровой акселерометр ZET 7151
ОПИСАНИЕ:
-
цифровой датчик, передающий результаты измерений по интерфейсу
CAN
-
измеряемый параметр: параметры вибрации/мгновенные значения
ускорения
-
встроенный первичный преобразователь
-
тип первичного преобразователя: акселерометр с зарядовым выходом
Цифровой датчик вибрации представляет собой первичный преобразователь
(акселерометр c зарядовым выходом) и измерительный модуль (ZET 7151
Vibrometer-CAN). Первичный преобразователь крепится на исследуемом объекте и
подключается к измерительному модулю. Вибрации объекта измерений воздействуют на
первичный преобразователь, на выходе которого формируется электрический сигнал,
пропорциональный воздействующему ускорению. Измерительный модуль осуществляет
аналого-цифровое преобразование сигнала с датчика и передаёт значения параметров
вибрации или мгновенные значения ускорения по интерфейсу CAN.
Характеристики первичного преобразователя устанавливаются в памяти устройства и
измерения проводятся с учетом этих параметров. Таким образом, использование
цифровых датчиков избавляет пользователя от необходимости настройки
измерительных каналов и обработки данных.
ПРЕИМУЩЕСТВА ЦИФРОВЫХ ДАТЧИКОВ
- взрывозащитное исполнение;
- стабильность характеристик и высокая надежность в процессе
эксплуатации;
- измерение параметров вибрации без настроек измерительных каналов
и обработки сигналов.
ОБЛАСТИ ПРИМЕНЕНИЯ ЦИФРОВОГО ДАТЧИКА ZET 7151 VIBROMETER-CAN
- Санитарно-экологический контроль вибрации;
- Аттестация рабочих мест по условиям труда;
- Измерение вибрационных характеристик машин;
- Контроль вибрации зданий и строительных конструкций;
- Научные исследования;
- Измерение импульсных процессов.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Измеряемый параметр |
|
виброускорение,виброперемещение*
|
|
Стандартный набор фильтров |
|
HP1, HP3, HP10, Vel1, Vel3, Vel10, VelMF, Dil1,
Dil3, Dil10
|
|
Тип подключаемых датчиков |
|
вибропреобразователь с зарядовым выходом
|
|
Диапазон измерений |
пКл
|
1200
|
|
Шум |
пКл
|
0,02
|
|
Частотный диапазон |
|
1 - 4800
|
|
Тип разъёма для подключения датчика |
|
SMA
|
|
Интерфейс передачи данных |
|
CAN
|
|
Снятие АЧХ |
|
есть
|
|
Проверка целостности чувствительного элемента |
|
есть
|
|
Контроль питания |
|
есть
|
|
Индикация перегрузки |
|
есть
|
|
Защита по входам от электростатического разряда
4 кВ |
|
есть
|
|
Защита по входам от превышения допустимого
напряжения (ток не должен превышать 10 мА) |
|
есть
|
|
Частота выдачи данных |
Гц
|
12000, 8000, 4000, 2000, 1000, 500, если выдача
не мгновенных значений - 10
|
|
Скорость обмена |
бит/с
|
100, 200, 300, 600, 1000
|
|
Рабочий диапазон температур |
°С
|
-40...+100
|
|
Питание устройства |
В
|
от 9 до 24
|
|
Потребляемая мощность |
Вт
|
0,6
|
|
Габаритные размеры |
мм
|
65 x 34 x 14
|
|
Масса |
г
|
35
|
|
*СКЗ, среднее, мин/макс значения |
ИЗМЕРИТЕЛЬНАЯ СХЕМА
На базе цифровых датчиков ZET 7151 Vibrometer-CAN строятся распределенные
измерительные сети. Для подключения измерительной сети к системам ZETLAB и
ZETVIEW используется преобразователь интерфейса ZET 7174. Количество датчиков
подключаемых к модулю ZET 7174 не более 4 (требуется внешний блок питания). Для
передачи данных по радиоканалу дополнительно используются модули ZET 7172.
Программное обеспечение ZETLAB поддерживает подключение до 200 датчиков к одному
компьютеру.

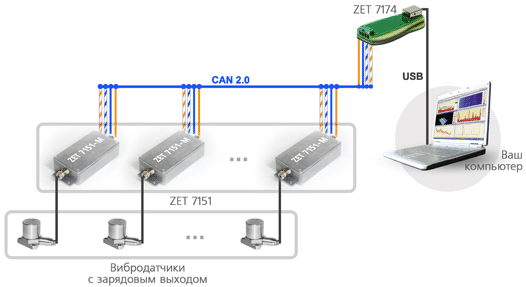

Структурная схема распределенной измерительной сети
|
