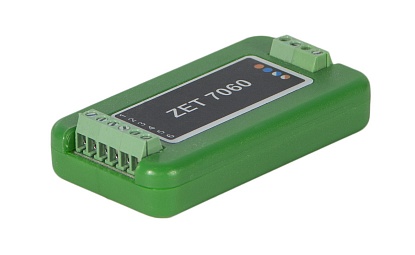

Модуль управления шаговым двигателем ZET 7060-S

ZET 7060-S

ОПИСАНИЕ:
  • для управления шаговым двигателем

  • передача данных осуществляется по интерфейсу RS-485, используя протокол Modbus.

ZET 7060-S StepMotor-485 - цифровой модуль управления шаговым двигателем с интерфейсом RS-485. С цифрового порта выдаётся сигнал для управления шаговым двигателем. Задаётся количество шагов, на которые необходимо повернуть шаговый двигатель и скорость, с которой будет двигаться шаговый двигатель. Для организации обратной связи может использоваться цифровой энкодер ZET7060-E Encoder-485.

Возможности ZET 7060-S StepMotor-485

  • Запуск двигателя путем задания количества шагов,

  • Запуск двигателя путем задания количества оборотов,

  • Настройка количества шагов на оборот,

  • Настройка скорости вращения ШД,

  • Настройка разгонной/тормозной характеристики вала ШД,

  • Настройка режима деления шага ШД,

  • Настройка режима спада тока ШД,

  • Настройка рабочего тока ШД,

  • Настраиваемый спящий режим (снижение тока в обмотках ШД),

  • Настройка типа дискретных датчиков (нормально замкнутые / нормально разомкнутые),

  • Настройка антидребезга дискретных датчиков,

  • Возможность работы дискретного датчика в режиме концевого выключателя начального/конечного положения,

  • Режим выхода "0", с возможностью настройки направления вращения вала при выходе в "0", скорости съезда с концевого выключателя.

Модуль управления шаговым двигателем ZET7060-S StepMotor-485 может применяться самостоятельно или в составе автоматизированных измерительных систем. Управление модулем в системе ZETLAB осуществляется в программе "Диспетчер устройств".

Параметр Ед. измерения Значение
Управляемое устройство

Двигатель; драйвер

Интерфейс передачи данных

RS-485

Выходное питание

5

Типы шаговых двигателей

4-х, 3-х или 2-х фазные

Количество каналов

4

Количество подключаемых шаговых двигателей(драйверов)

1

Частота переключений

кГц

до 200

Габаритные размер

мм

65 х 34 х 14

Потребляемая мощность

Вт

0,5

Рабочий диапазон температур

°C

-40...+100

Питание устройства

В

от 9 до 24

Масса

г

35

ИЗМЕРИТЕЛЬНАЯ СХЕМА ПОДКЛЮЧЕНИЯ

На базе датчиков и управляющих устройств серии ZETSENSOR строятся распределенные измерительные сети, системы управления, автоматизированные комплексы. Для подключения измерительных линий к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7070 (RS-485 ? USB) либо ZET 7174 (RS-485 ? Ethernet). Измерительные сети также могут подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.

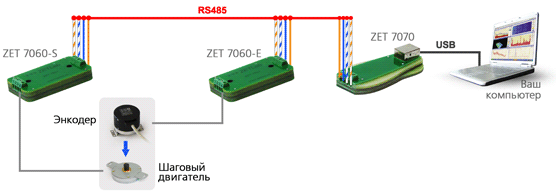

На рисунке ниже представлена система управления шаговым двигателем с обратной связью на базе модуля управления шаговым двигателем ZET7060-S StepMotor-485 и цифрового энкодера ZET 7060-E Encoder-485, подключенная в системе ZETLAB. Управление шаговым двигателем осуществляется подачей сигналов с модуля ZET7060-S StepMotor-485. Контроль состоянием шагового двигателя осуществляется энкодером, сигнал с которого обрабатывается модулем ZET 7060-E Encoder-485. Обработка сигналов с цифрового энкодера и программное управление модулем ZET7060-S StepMotor-485 осуществляется с помощью программного обеспечения ZETLAB.

Измерительная сеть

Управляющие модули могут комплектоваться цифровыми датчиками ZETSENSOR для организации обратной связи
