Блок коммутации ZET 454
ОПИСАНИЕ:
Блок коммутации ZET 454 расширяет
возможности устройств контроля электрических цепей ZET
452, позволяя использовать их для построения распределенных систем проверки
кабельных сетей. Комплект ZET 454 +ZET
452 образует один узел системы, каждый из которых располагается в зоне
концентрации электросоединителей. Проверка цепей осуществляется между точками,
подключенными к разным узлам (блокам коммутации).
Схема проверки кабельной сети
Блок коммутации ZET 454 обеспечивает
коммутацию цепей проверяемого устройства и входных каналов устройства контроля
электрических цепей ZET 452.

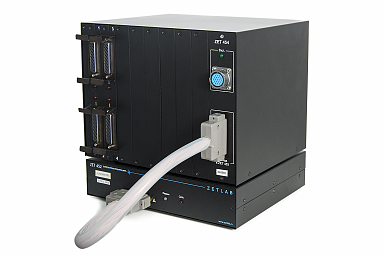

Устройство контроля электрических цепейZET
452 подключается к разъему на передней панели блока коммутации ZET
454. На задней панели ZET 454 располагаются
разъемы для подключения цепей проверяемого устройства, которое осуществляется с
помощью переходных жгутов. Каждый разъем имеет светодиоды, сигнализирующие о
правильном подключении (один светодиод отражает соответствие разъема жгута
номеру входа блока, второй - соответствие номеру блока). Блок коммутации ZET
454 позволяет подключать более
1000 контактов электрических цепей на вход одного устройства ZET
452.
|

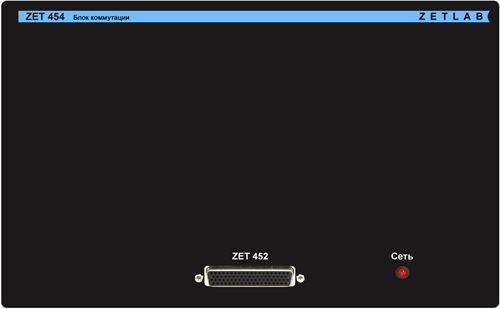

Блок коммутации ZET
454, передняя панель |

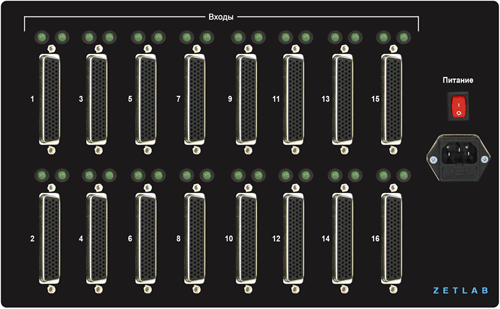

Блок коммутации ZET
454, задняя панель |
|
