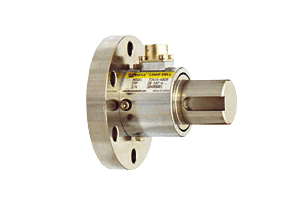

Датчик крутящего момента TCN16

TCN16

ОПИСАНИЕ:
  • cтатический датчик крутящего момента;

  • диапазон измерений 2 кгс*см – 100 кгс*м

  • номинальный выходной сигнал 1,5 мВ/В.

Статические датчики крутящего момента TCN16 предназначены для измерения скручивающих моментов без вращения системы, например, в муфтах электро- и пневмоинструмента

Датчики крутящего момента TCN16напрямую подключаются к тензометрической станции ZET 017-T8. С тензостанцией поставляется программное обеспечение ZETLAB, позволяющее проводить  фильтрацию и другую обработку сигналов, анализ сигналов, измерение электрических параметров сигналов, а также строить графики зависимостей и осциллограммы как исходных данных, так и обработанных сигналов. Питание датчиков крутящего момента осуществляется от встроенного генератора тензостанции, параметры питания задаются в программе Генератор сигналов.

Параметр Ед. измерения Значение
Технические характеристики

Номинальный диапазон (н.д.)

2 кгс*см – 100 кгс*м

Номинальный выходной сигнал (н.с.)

1 мВ/В

Нелинейность (от н.с.)

%

0,3

Гистерезис (от н.с.)

%

0,2

Повторяемость (от н.с.)

%

0,1

Допустимая перегрузка (от н.д.)

%

120

Температурный коэффициент для выходного синала (от н.д./10°С)

%

0,3

Температурный дрейф баланса нуля (от н.с./10°С)

%

0,2

Рекомендованное питание

В

10 (постоянный ток)

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ КРУТЯЩЕГО МОМЕНТА TCN16

Датчик крутящего момента TCN16-1К подключается к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет выход питания (управляемый генератор) и дифференциальный вход. Выходом генератора запитывается тензомост, а с помощью дифференциального входа снимается напряжение разбаланса. Такое подключение называется четырехпроводным. Для увеличения точности измерений можно использовать запитку переменным напряжением, или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах подключения датчиков к тензометрической станции.

Схема подключения датчика крутящего момента TCN16-1К
