Датчик угла ЛИР-112

ЛИР-112

ОПИСАНИЕ:
  • фотоэлектрический датчик угловых перемещений;

  • миниатюрный - диаметр корпуса 12 мм;

  • разрешающая способность до 32000 дискрет на оборот;

  • цельный вал

Параметр Ед. измерения Значение
Разрешающая способность преобразователя

дискрет/оборот

до 32000

Диаметр корпуса

мм

12

Особенность конструкции

Цельный вал

Напряжение питания

В

+5

Ток потребления, не более

мА

100

Выходной сигнал

ПИ (TTL)

Количество штрихов на измерительном лимбе

100; 200; 320; 360; 500

Коэффициенты интерполяции

1; 2; 3 ; 4; 5; 8; 10; 12; 16

Интервал рабочих температур

°С

от 0 до +70

Класс точности

8 класс ±150"

Степень защиты от внешних воздействий

IP50

Масса (без кабеля)

кг

0,012

Максимальная скорость вращения вала

об./мин.

6000

Вибрационное ускорение в диапазоне частот 55...2000 Гц

м/с2

≤100

Момент трогания ротора

Нхм

≤2х10-4

Допустимая осевая нагрузка на вал

Н

≤3

Допустимая радиальная нагрузка на вал

Н

≤3

Ударное ускорение

м/с2

≤300

Момент инерции ротора

кгхм2

1,1х10-8

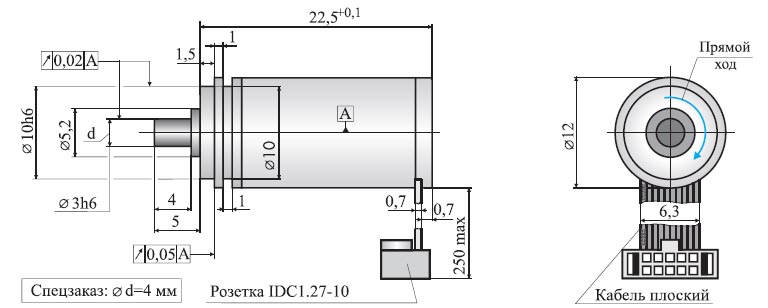

Габаритный чертеж датчика угловых перемещений ЛИР-112А

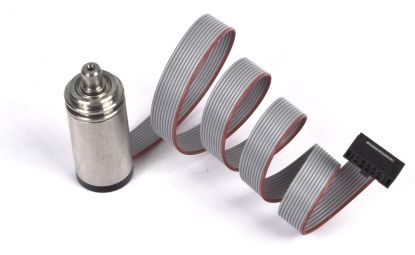

Инкрементный датчик угловых перемещений ЛИР-112А, исполнение 3
