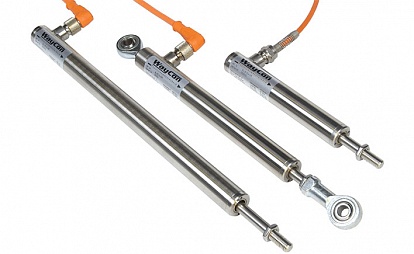

Датчик положения RL

RL

ОПИСАНИЕ:
  • Диапазоны измерений 25...600 мм.

  • Линейность ±0.20 % от полной шкалы.

  • Степень защиты IP67, опционально IP68.

  • Обнаружение обрыва кабеля.

LVDT (дифференциальный трансформатор для измерения линейных перемещений) — индуктивные датчики, превосходно подходящие для использования в жёстких промышленных условиях, например, высокие диапазоны температуры и давления, а так же высокие ускорения и циклы измерений.

Серия RL это высокая надежность и точность в маленьком корпусе, она разработана для использования в промышленности и в лабораторных условиях. В связи с тем, что у датчика высокая степень защиты и стальной корпус, его можно использовать под водой.

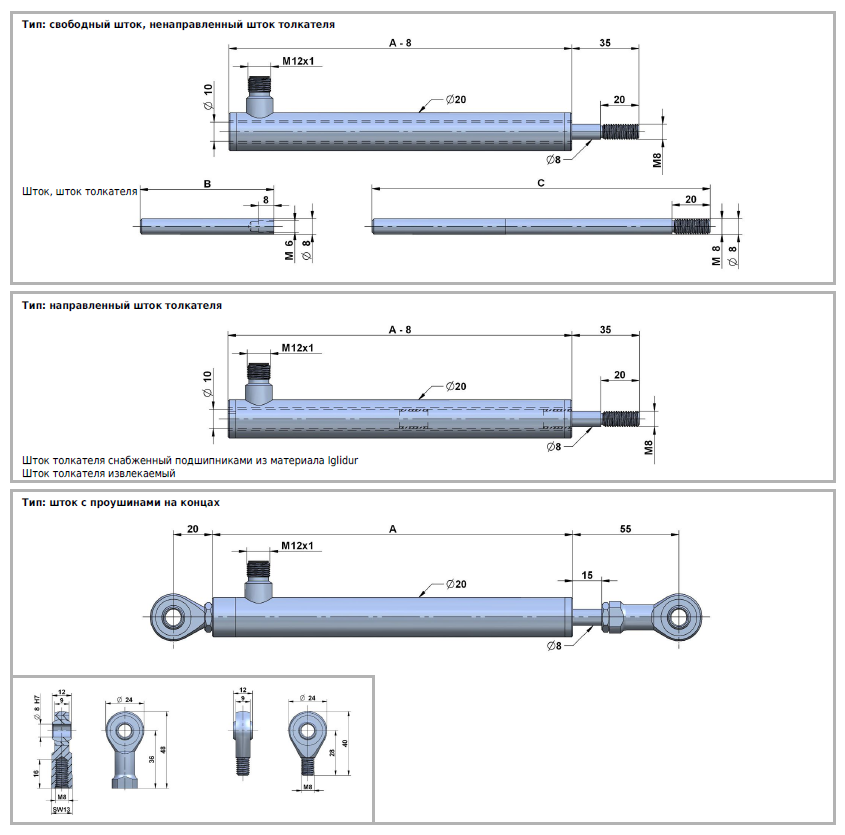

ГАБАРИТЫ ДАТЧИКОВ ПЕРЕМЕЩЕНИЯ RL
Диапазон (п.ш.) Длина корпуса А Длина штока В Длина штока толкателя С
мм мм мм мм
0...25 137 67 127
0...50 187 70 177
0...80 247 100 237
0...100 287 120 277
0...150 387 170 377
0...200 487 220 477
0...300 687 320 677
0...600 905 240 657

Габариты датчиков перемещения RL

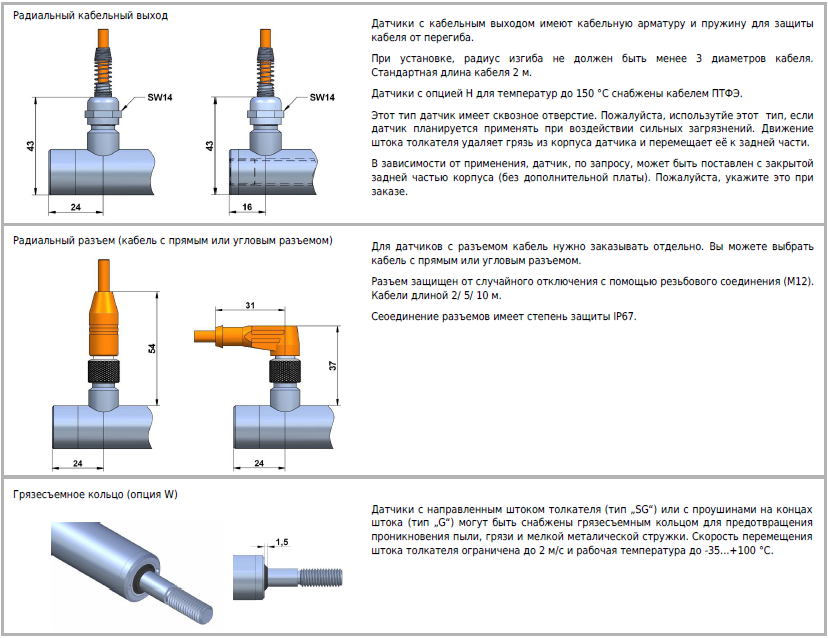

ТИПЫ ДАТЧИКОВ ПЕРЕМЕЩЕНИЯ RL

Типы датчиков перемещения RL

РЕГУЛИРОВКА НУЛЕВОЙ ТОЧКИ И УСИЛЕНИЯ

Пожалуйста, учтите, что нулевая точка и усиление может смещаться при больших расстояниях между датчиком и электроникой. Поэтому сначала нужно установить датчик на требуемом расстоянии от электроники и только после этого регулируйте нулевую точку и усиление.

1. Шток полностью задвинут — регулировка смещения. Переместите шток датчика к нулевой точке измерительного диапазона и установите потенциометр смещения на 4 мА/ 0 В для выходного сигнала.

2. Шток полностью выдвинут — регулировка усиления. Переместите шток датчика в конец измерительного диапазона (шток толкателя выдвинут) и установите патенциометр усиления на 20 мА / 10 В / 5 В для выходного сигнала.

Инверсия сигнала: если требуется инвертированный выходной сигнал (20...4 мА/ 10...0 В/ 5...0 В), поменяйте местами контакты 6 и 8 (вторичная обмотка) на внешней электронике.

ВЫХОД ПЕРЕМЕННОГО ТОКА

Выход переменного тока датчиков перемещения RL

Параметр Ед. измерения Значение
Диапазон измерений

мм

0-25...600

Тип штока

Подпружиненный шток (до диапазона 0...50 мм), свободный шток, направленный/ненаправленный шток толкателя

Точность

%

±0,3

Питание

24 В (12...36 В DC),
15 В (12...18 В DC)

Входной ток

мА

65

Класс защиты

IP67, опционально IP68

Рабочая температура

єС

-40...+120 (опционально до +150)

Установка

∅8 мм h6 под зажим или ∅12 мм под кронштейны

Корпус

Сталь с никелированным покрытием

Подключение

Кабельный выход или разъём M12 со стяжной гайкой

Кабель из ТПЭ (стандарт)

∅4,5 мм, 0,14 мм2, не галогеновый, подходит для кабельных цепей

ПТФЭ (опция H)

∅3,6 мм, 0,24 мм2, макс. температура 205 °C

Длина кабеля стандартная

м

2

Максимальная длина кабеля
(между датчиком и блоком электроники)

м

100

Выходной сигнал

0...20 мА, 4...20 мА
(нагрузка <100 Ом)
0...5 В, ±5 В
(нагрузка >5 кОм)
0...10 В, ±10 В
(нагрузка >10 кОм)

Заказать RL Датчик положения
