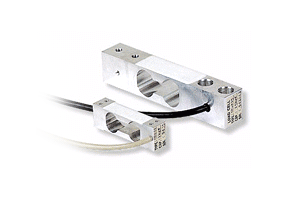

Тензодатчики балочного типа CВ1
ОПИСАНИЕ:
-
высокая точность измерений;
-
невысокая стоимость;
-
диапазон измерений от 150 гс - 50 кгс
-
указывайте обозначение модели (диапазон измерений) в комментарии
к заказу
-
цена тензодатчика зависит от диапазона измерений - см. на
вкладке "доп. инфо"
Тензодатчики CB1 разрабатывались
для электронных весов для коммерческого взвешивания с высокой точностью и низкой
стоимостью. В сравнении с аналогичными, эти датчики обеспечивают малые
перемещения. Благодаря стандартному выходному сигналу, они находят применение в
различных измерительных задачах.
Тензорезисторные датчики балочного типа отличаются улучшенной линейностью и
повторяемостью, обладают свойством нечувствительности к смещению линии действия
силы, что позволяет применять их в электронных весах: платформенных,
конвейерных, в дозаторах и т.д.
Датчики СВ1 используются в
составе цифровых тензодатчиков ZET
7010 Tensometer-485 (статические измерения), ZET
7110 Tensometer-CAN (статические измерения) и ZET
7111 Tensometer-CAN (динамические измерения). Цифровые тензодатчики передают
с выхода непосредственно значение измеряемой величины, что избавляет
пользователя от необходимости настройки измерительного канала и обработки
данных. Питание датчиков СВ1 в
составе измерительной системы осуществляется от модуля ZETSENESOR.
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измерений |
|
150 гс - 50 кгс
|
| Номинальный выходной сигнал (н.с.) |
мВ/В
|
1 ± 0,1
|
| Нелинейность (от н.с.) |
%
|
0,02
|
| Гистерезис (от н.с.) |
%
|
0,02
|
| Повторяемость (от н.с.) |
%
|
0,02
|
| Ползучесть |
%
|
0,03
|
| Баланс нуля (от н.с.) |
%
|
± 5
|
| Входное сопротивление |
Ом
|
420 ± 30
|
| Выходное сопротивление |
Ом
|
350 ± 2
|
| Сопротивление изоляции |
МОм
|
2000
|
| Компенсированный температурный диапазон |
°С
|
-10… +50
|
| Рабочий температурный диапазон |
°С
|
-10… +50
|
| Температурный дрейф баланса нуля (от н.с./10°С |
%
|
0,03
|
| Температурный коэффициент для выходного сигнала
(от н.д./10°С) |
%
|
0,02
|
| Рекомендованное питание |
В
|
10 В
|
| Допустимая перезагрузка (от н.д.) |
%
|
150
|
| Кабель |
|
диаметр 3 мм, экранированный 40 см
|
| Размер платформы |
мм
|
200х200
|
| Вес |
г
|
300
|
| Материал |
|
алюминий
|
| Класс защиты |
|
IP 65
|
СХЕМА ПОДКЛЮЧЕНИЯ ТЕНЗОДАТЧИКОВ
ПОДКЛЮЧЕНИЕ К ТЕНЗОМЕТРИЧЕСКОЙ СТАНЦИИ
Тензодатчики подключаются к тензостанции ZET
017‑T8 напрямую. Схема
подключения.
Программное обеспечение ZETLAB
для тензостанций позволяет управлять проведением испытаний и измерять
различные параметры сигнала. Результаты могут выводиться в численном или
графическом виде и сохраняться в файл в табличном виде.
Тензоизмерения проводятся на базе программ Генератор
сигналов (управление выходом ЦАП
для запитывания датчика),Тензометр (собственно
измерение силы по показаниям датчика), Осциллограф (непрерывное
отображение показаний тензометра). Дополнительно может проводиться обработка
сигналов (фильтрация, математические и арифметические операции и др.),
отображение в 2-х и 3-х мерном виде, построение параметрических зависимостей и
т.д.
ИСПОЛЬЗОВАНИЕ В СОСТАВЕ ЦИФРОВЫХ ТЕНЗОДАТЧИКОВ
При распределённой схеме измерений особенно удобно использовать одноканальные
измерительные модули, которые устанавливаются непосредственно в месте измерений
и передают готовые данные в цифровом виде:
- ZET 7010 - для статических
измерений, передача данных по интерфейсу RS-485
- ZET 7110 - для статических
измерений, передача данных по интерфейсу RS-485
- ZET 7111 - для динамических
измерений, передача данных по интерфейсу CAN
Тензодатчик + измерительный модуль = цифровой датчик.
Цифровые датчики могут подключаться к ПК по различным интерфейсам (USB,
Ethernet, Wi-Fi, GSM, радиоканал) или передавать данные в сторонние системы по
протоколу Modbus. Варианты подключения цифровых датчиков к КП:
1. Тензодатчик — ZET
7010 — ZET
7070 (RS-485 ↔ USB) — ПК
2. Тензодатчик — ZET
7010 — ZET
7076 (RS-485 ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
3. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7174 (CAN ↔ USB) — ПК + ZETKEY
4. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7176 (CAN ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
5. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7177 (CAN → GSM) — ПК + ZETKEY
6. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7172S (CAN → радиоканал) — ZET
7172M (радиоканал → CAN) — ZET
7174 (CAN ↔ USB) — ПК + ZETKEY
7. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7172S (CAN → радиоканал) — ZET
7172M (радиоканал → CAN) — ZET
7176 (CAN ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
|
