CCX Датчики силы сжатия / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
CCX

Тип:
Датчики силы сжатия

ТУ:


Краткое тех. описание:


Цена CCX:
Уточняйте по телефону или через обратную связь.

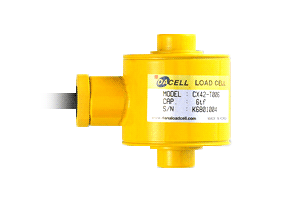

Датчики силы сжатия CCX

CCX

ОПИСАНИЕ:
  • высокая точность измерений;

  • невысокая стоимость;

  • диапазон измерений от 5 до 500 тс

  • указывайте обозначение модели (диапазон измерений) в комментарии к заказу

  • цена тензодатчика зависит от диапазона измерений - см. на вкладке "доп. инфо"

Датчики силы сжатия CCX применяются для приложений с большими нагрузками, в частности, для бункерного взвешивания, взвешивания резервуаров, большегрузных весов.

Датчики СCX используются в составе цифровых тензодатчиков ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN (статические измерения) и ZET 7111 Tensometer-CAN (динамические измерения). Цифровые тензодатчики передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание датчиков СCX в составе измерительной системы осуществляется от модуля ZETSENSOR.

ПРЕИМУЩЕСТВА ТЕНЗОДАТЧИКОВ ССХ
  • нечувствительны к боковым нагрузкам;
  • прочная защищенная конструкция;
  • две выпуклые опорные поверхности.
Параметр Ед. измерения Значение
Диапазон измерений

5 тс - 500 тс

Номинальный диапазон (н.д.)

тс

5, 10, 20, 30, 50, 100, 200, 300, 500

Номинальный выходной сигнал (н.с.)

мВ/В

1,5± 0,5 %

Нелинейность (от н.с.)

%

0,1

Гистерезис (от н.с.)

%

0,1

Повторяемость (от н.с.)

%

0,05

Ползучесть (от н.с., 20 мин)

%

0,05

Температурный коэффициент для выходного сигнала (от н.д./10°С)

%

0,03

Температурный дрейф баланса нуля (от н.с./10°С)

%

0,03

Баланс нуля (от н.с.)

%

±1

Компенсированный температурный диапазон

°С

-10...+60

Рабочий температурный диапазон

°С

-20…+80

Входное сопротивление

Ом

350 ± 5

Выходное сопротивление

Ом

350 ± 5

Допустимая перезагрузка (от н.д.)

%

150

Рекомендованное питание

В

10 В (постоянный ток)

Сопротивление изоляции

МОм

2000

Кабель

диаметр 7 мм, 4 жилы, 5 м

СХЕМА ПОДКЛЮЧЕНИЯ ТЕНЗОДАТЧИКОВ

Схема подключения тензодатчиков

ПОДКЛЮЧЕНИЕ К ТЕНЗОМЕТРИЧЕСКОЙ СТАНЦИИ

Тензодатчики подключаются к тензостанции ZET 017‑T8 напрямую. Схема подключения.

Программное обеспечение ZETLAB для тензостанций позволяет управлять проведением испытаний и измерять различные параметры сигнала. Результаты могут выводиться в численном или графическом виде и сохраняться в файл в табличном виде.

Тензоизмерения проводятся на базе программ Генератор сигналов (управление выходом ЦАП для запитывания датчика),Тензометр (собственно измерение силы по показаниям датчика), Осциллограф (непрерывное отображение показаний тензометра). Дополнительно может проводиться обработка сигналов (фильтрация, математические и арифметические операции и др.), отображение в 2-х и 3-х мерном виде, построение параметрических зависимостей и т.д.

ИСПОЛЬЗОВАНИЕ В СОСТАВЕ ЦИФРОВЫХ ТЕНЗОДАТЧИКОВ

При распределённой схеме измерений особенно удобно использовать одноканальные измерительные модули, которые устанавливаются непосредственно в месте измерений и передают готовые данные в цифровом виде:

  • ZET 7010 - для статических измерений, передача данных по интерфейсу RS-485
  • ZET 7110 - для статических измерений, передача данных по интерфейсу RS-485
  • ZET 7111 - для динамических измерений, передача данных по интерфейсу CAN

Тензодатчик + измерительный модуль = цифровой датчик.

Подключение тензодатчика к ZETSENSOR

Цифровые датчики могут подключаться к ПК по различным интерфейсам (USB, Ethernet, Wi-Fi, GSM, радиоканал) или передавать данные в сторонние системы по протоколу Modbus. Варианты подключения цифровых датчиков к КП:

1. Тензодатчик — ZET 7010 — ZET 7070 (RS-485 ↔ USB) — ПК

2. Тензодатчик — ZET 7010 — ZET 7076 (RS-485 ↔ Ethernet/Wi-Fi) — ПК + ZETKEY

3. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7174 (CAN ↔ USB) — ПК + ZETKEY

4. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7176 (CAN ↔ Ethernet/Wi-Fi) — ПК + ZETKEY

5. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7177 (CAN → GSM) — ПК + ZETKEY

6. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7172S (CAN → радиоканал) — ZET 7172M (радиоканал → CAN) — ZET 7174 (CAN ↔ USB) — ПК + ZETKEY

7. Тензодатчик — ZET 7110 / ZET 7111 — ZET 7172S (CAN → радиоканал) — ZET 7172M (радиоканал → CAN) — ZET 7176 (CAN ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
