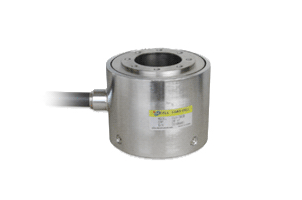

Датчики силы сжатия CWН
ОПИСАНИЕ:
-
датчик силы сжатия с отверстием;
-
простота установки;
-
диапазон измерений от 500 кгс до 300 тс.
-
указывайте обозначение модели (диапазон измерений) в комментарии
к заказу
-
цена тензодатчика зависит от диапазона измерений - см. на
вкладке "доп. инфо"
Датчики силы сжатия CWH просты
в установке благодаря наличию у них центрального отверстия. Разработан для
использования измерений в гражданском строительстве, при контроле нагрузок в
туннельных опорах, давлению грунтов в опорных стенах и т.п.
Датчики СWH используются в
составе цифровых тензодатчиков ZET
7010 Tensometer-485 (статические измерения), ZET
7110 Tensometer-CAN (статические измерения) и ZET
7111 Tensometer-CAN (динамические измерения). Цифровые тензодатчики передают
с выхода непосредственно значение измеряемой величины, что избавляет
пользователя от необходимости настройки измерительного канала и обработки
данных. Питание датчиков СWH в
составе измерительной системы осуществляется от модуля ZETSENSOR.
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измерений |
|
500 кгс - 300 тс
|
| Номинальный диапазон (н.д.) |
|
500 кгс, 1, 2, 5, 10, 20, 50, 100, 200, 300 тс
|
| Номинальный выходной сигнал (н.с.) |
мВ/В
|
1 ± 0,4 %
|
| Нелинейность (от н.с.) |
%
|
1
|
| Гистерезис (от н.с.) |
%
|
1
|
| Повторяемость (от н.с.) |
%
|
0,02
|
| Баланс нуля (от н.с.) |
%
|
± 2
|
| Температурный коэффициент для выходного сигнала
(от н.д./10°С) |
%
|
0,2
|
| Температурный дрейф баланса нуля (от н.с./10°С |
%
|
0,1
|
| Компенсированный температурный диапазон |
°С
|
-10...+60
|
| Рабочий температурный диапазон |
°С
|
-20…+80
|
| Входное сопротивление |
Ом
|
350 ± 30
|
| Выходное сопротивление |
Ом
|
350 ± 2
|
| Сопротивление изоляции |
МОм
|
2000
|
| Допустимая перезагрузка (от н.д.) |
%
|
150
|
| Рекомендованное питание |
В
|
10 (постоянный ток)
|
| Кабель |
|
диаметр 7 мм, 4 жилы, 3 м
|
| Класс защиты |
|
IP 66
|
СХЕМА ПОДКЛЮЧЕНИЯ ТЕНЗОДАТЧИКОВ
ПОДКЛЮЧЕНИЕ К ТЕНЗОМЕТРИЧЕСКОЙ СТАНЦИИ
Тензодатчики подключаются к тензостанции ZET
017‑T8 напрямую. Схема
подключения.
Программное обеспечение ZETLAB
для тензостанций позволяет управлять проведением испытаний и измерять
различные параметры сигнала. Результаты могут выводиться в численном или
графическом виде и сохраняться в файл в табличном виде.
Тензоизмерения проводятся на базе программ Генератор
сигналов (управление выходом ЦАП
для запитывания датчика),Тензометр (собственно
измерение силы по показаниям датчика), Осциллограф (непрерывное
отображение показаний тензометра). Дополнительно может проводиться обработка
сигналов (фильтрация, математические и арифметические операции и др.),
отображение в 2-х и 3-х мерном виде, построение параметрических зависимостей и
т.д.
ИСПОЛЬЗОВАНИЕ В СОСТАВЕ ЦИФРОВЫХ ТЕНЗОДАТЧИКОВ
При распределённой схеме измерений особенно удобно использовать одноканальные
измерительные модули, которые устанавливаются непосредственно в месте измерений
и передают готовые данные в цифровом виде:
- ZET 7010 - для статических
измерений, передача данных по интерфейсу RS-485
- ZET 7110 - для статических
измерений, передача данных по интерфейсу RS-485
- ZET 7111 - для динамических
измерений, передача данных по интерфейсу CAN
Тензодатчик + измерительный модуль = цифровой датчик.
Цифровые датчики могут подключаться к ПК по различным интерфейсам (USB,
Ethernet, Wi-Fi, GSM, радиоканал) или передавать данные в сторонние системы по
протоколу Modbus. Варианты подключения цифровых датчиков к КП:
1. Тензодатчик — ZET
7010 — ZET
7070 (RS-485 ↔ USB) — ПК
2. Тензодатчик — ZET
7010 — ZET
7076 (RS-485 ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
3. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7174 (CAN ↔ USB) — ПК + ZETKEY
4. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7176 (CAN ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
5. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7177 (CAN → GSM) — ПК + ZETKEY
6. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7172S (CAN → радиоканал) — ZET
7172M (радиоканал → CAN) — ZET
7174 (CAN ↔ USB) — ПК + ZETKEY
7. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7172S (CAN → радиоканал) — ZET
7172M (радиоканал → CAN) — ZET
7176 (CAN ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
|
