ДТТ-03-Т


Сделать заказ >>>

 Поиск в каталоге:

ДТТ-03-Т Датчик тока / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ДТТ-03-Т

Тип:
Датчик тока

ТУ:


Краткое тех. описание:


Цена ДТТ-03-Т:
Уточняйте по телефону или через обратную связь.

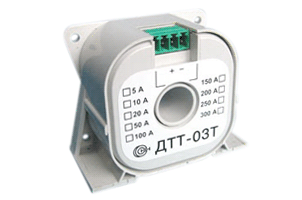

Датчик тока ДТТ-03-Т

ДТТ-03-Т (номинальный ток 5, 10, 20, 50, 100, 150, 300А)

ОПИСАНИЕ:
  • датчик измерения переменных токов;

  • диаметр отверстия под токовую шину: 14 мм;

  • гальваническая развязка;

  • усиленный корпус - транспортный вариант.

Датчики (измерительные преобразователи) ДТТ-03Т предназначены для измерения переменных токов без разрыва цепи

Датчик состоит из корпуса, магнитопровода, электронной схемы обработки сигнала. В состав электронной схемы входит детектор средневыпрямленных значений отградуированный в среднеквадратичных значениях.

Датчики выпускаются на несколько диапазонов измеряемых токов: 5 А, 10 А, 20 А, 50 А, 100 А, 200 А, 300 А.

Может крепиться на DIN-рейку при помощи промежуточной планки.

ОСОБЕННОСТИ
  • гальваническая развязка;
  • минимальные габариты и масса;
  • возможность монтажа на печатную плату;
  • минимальное электропотребление;
  • широкий диапазон питающего напряжения;
  • работа с однополярным питанием;
  • стандартный токовый выход;
  • возможность крепления на DIN-рейку.
Параметр Ед. измерения Значение
Диапазон измеряемых токов

А

0...5

Диапазон измеряемых токов

А

0...10

Диапазон измеряемых токов

А

0...20

Диапазон измеряемых токов

А

0...50

Диапазон измеряемых токов

А

0...100

Диапазон измеряемых токов

А

0...150

Диапазон измеряемых токов

А

0...200

Диапазон измеряемых токов

А

0...300

Допустимая перегрузка по измеряемому току, разы

А

1,5

Диапазон рабочих температур

°С

- 10(-40) … 80

Основная приведенная погрешность, не более

%

0,5

Нелинейность выходной характеристики, не более

%

0,2

Полоса пропускания

Гц

20-5000

Номинальный выходной сигнал

В(мА)

(4/20)

Ток потребления

мА

7/24

Источник питания

В

+15 … + 30

Диаметр отверстия под токовую шину

мм

14

Габаритные размеры

мм

70х55х34

Масса

г

100

Измерительная схема выглядит следующим образом:

схема измерения с zetsensor.png

Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)

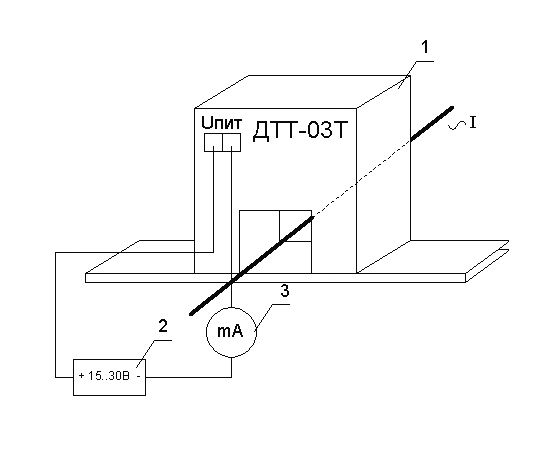

СХЕМА ВКЛЮЧЕНИЯ ДАТЧИКА ДТТ-03-Т (НОМИНАЛЬНЫЙ ТОК 5, 10, 20, 50 А)


СХЕМА ВКЛЮЧЕНИЯ ДАТЧИКА ДТТ-03-Т (НОМИНАЛЬНЫЙ ТОК 100, 150, 200, 300)
