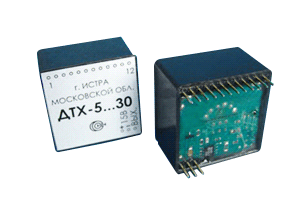

Датчик тока ДТХ-5-30

ДТХ-5-30

ОПИСАНИЕ:
  • диапазон измеряемых токов 0 - 30 А

  • минимальные габариты и масса

  • возможность изменения пределов измерения тока

  • магнитопровод не насыщен

  • монтируется на печатную плату

Датчик ДТХ-5-30предназначен для измерения постоянного, переменного и импульсного токов с гальванической развязкой силовой цепи и цепей контроля. Датчик может быть использован в различных цепях телеметрии.

Датчик состоит из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Включается в разрыв измеряемой цепи.

Конструкция датчиков тока включает в себя магнитопровод с зазором и компенсационной обмоткой, датчик Холла и электронную плату обработки сигналов. Магниточувствительный датчик Холла закреплен в зазоре магнитопровода и соединен с входом электронного усилителя.

При протекании измеряемого тока по шине, охватываемой магнитопроводом, в последнем наводится магнитная индукция. Датчик Холла, реагирующий на возникшее магнитное поле, вырабатывает напряжение, пропорциональное величине наведенной магнитной индукции. Выходной сигнал с датчика усиливается электронным усилителем и подается в компенсационную обмотку. В результате, по обмотке течет компенсационный ток, пропорциональный измеряемому току по величине и соответствующий ему по форме. Возникающее при этом магнитное поле компенсационной обмотки компенсирует магнитное поле измеряемого тока, и датчик Холла работает как нуль-орган. При этом полоса частот, пропускаемая таким датчиком тока, составляет от 0 Гц (постоянный ток) до 200 кГц.

Параметр Ед. измерения Значение
Диапазон измеряемых токов

А

0...30

Напряжение питания

В

±15 (±5 %)

Выходной сигнал при нулевом измеряемом токе

мА

0.2

Нелинейность выходной характеристики, не более

%

0,1

Основная приведенная погрешность, не более

%

1

АЧХ ДТХ на уровне +/-3дБ, не хуже

Гц

0 - 25000

Номинальный выходной ток

А

0,03

Ток потребления в режиме холостого хода

мА

12

Диапазон рабочих температур

°С

-20...+70

Габаритные размеры

мм

33х33х22

Измерительная схема выглядит следующим образом:

схема измерения с zetsensor.png

Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)

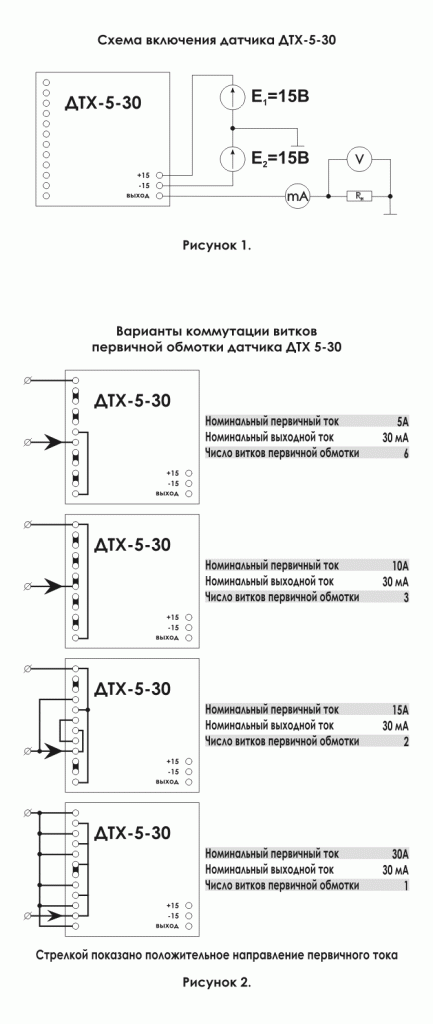

Схема подключения датчика ДТХ-5-30

Заказать ДТХ-5-30 Датчик тока

Тел.(4812)386407, 386663, 387597. Факс(4812)385745
E-mail: mail@tdgears.ru
