ВС 314-M Цифровой гидрофон / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ВС 314-M

Тип:
Цифровой гидрофон

ТУ:


Краткое тех. описание:


Цена ВС 314-M:
Уточняйте по телефону или через обратную связь.

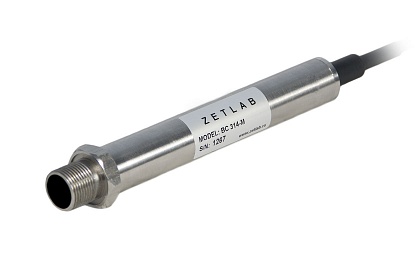

Цифровой гидрофон ВС 314-M

ВС 314-М

ОПИСАНИЕ:
  • гидрофон с цифровым выходом CAN 2.0;

  • результаты измерений передаются по протоколу Modbus;

  • прослушивание и измерение акустических сигналов и шумов, распространяющихся в жидкостях;

  • использование в качестве составляющих элементов приемных гидроакустических антенн.

Интеллектуальный гидрофон ВС 314-М - цифровой датчик для измерения динамического давления в жидких средах с интерфейсом передачи данных CAN 2.0. Результаты измерений передаются по протоколу Modbus.

Гидрофон врезной ВС 314-М используется для измерений путем врезки в стенку герметичного сосуда или трубы.

ОСОБЕННОСТИ

Встроенный измеритель интеллектуальных гидрофонов позволяет приступить к измерения сразу после подачи питания, т.к. для проведения измерений не требуется настроек измерительных каналов, все необходимые параметры прошиты в памяти измерителя.
Поскольку выходной сигнал интеллектуальных датчиков содержит значения измеряемого давления, не требуется дополнительной обработки результатов, достаточно подключить к выходу индикатор или передать данные на компьютер для записи или отображения в численном или графическом виде.

Назначение гидрофонов ВС 314-М:

измерение звука, распространяющегося в воде; измерение ультразвука в жидких средах; исследования процессов кавитации; лабораторные и заводские измерения звука в жидкой и газовой средах; измерения шума во влажных и загрязненных средах; применяется в гидроакустике как для прослушивания подводных звуков, так и для измерительных целей.
Параметр Ед. измерения Значение
Измеряемый параметр

Па, кПа

мгновенные, СКЗ, пиковое

Диапазон измерений

кПа

100

Собственные шумы, СКЗ
(приведенные ко входу в рабочем диапазоне частот)

Па

0,2

Частотный диапазон

Гц

10…5 000

Тип подключаемых датчиков

встроенный пьезодатчик

Предельное измеряемое динамическое давление

кПа

50

Предельное измеряемое динамическое давление по заказу

кПа

5

Частота выдачи данных

Гц

12000, 8000, 4000, 2000, 1000, 500, если выдача не мгновенных значений - 10

Интерфейс передачи данных

СAN 2.0

Питание устройства

В

от 9 до 24

Потребляемый ток при напряжении 12 В

мА

до 50

Предельное статическое давление

МПа

7

Рабочий диапазон температур

°C

-40…+80

Габаритные размеры

мм

195x22

Диаметр резьбы (указывайте при заказе)

М20х1,5 или М27х2

Масса (без кабеля)

г

300

Длина кабеля стандартная

м

2

Нужную длину кабеля указывайте при заказе
Снятие АЧХ

Диагностика

есть

Встроенный датчик температуры

Диагностика

есть

Проверка целостности чувствительного элемента

Диагностика

есть

Контроль питания

Диагностика

есть

Синхронизация

по протоколу Precision Time Protocol (PTP)

Материал корпуса

нержавеющая сталь

ПОСТРОЕНИЕ ИЗМЕРИТЕЛЬНОЙ СЕТИ.

На базе устройств серии ZETSENSOR строятся интеллектуальные системы.
Для подключения интеллектуальных систем с интерфейсом CAN к ZETLAB и ZETVIEW используется преобразователь интерфейса CAN-USB ZET 7174. К одному модулю ZET 7174 подключается 4 интеллектуальных гидрофона ВС 314-М (с использованием стандартного блока питания).


Распределенная гидроакустическая измерительная сеть

ПОДКЛЮЧЕНИЕ К ИЗМЕРИТЕЛЬНОЙ СЕТИ

Интеллектуальные гидрофоны ВС 314 имеют неразъёмный кабель без соединителя со стороны подключения к измерительной сети. Маркировка жил кабеля и схема подключения к измерительной сети приведены в таблице и на рисунке ниже.

Номер контакта Обозначение Цвет проводника кабеля
1 "+" (9...24) В оранжевый
2 CAN 2.0 линия "А" синий
3 CAN 2.0 линия "В" бело-синий
4 GND бело-оранжевый


Схема подключения гидрофона ВС 314 к измерительной сети
