ВС 312 Гидрофон / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ВС 312

Тип:
Гидрофон

ТУ:


Краткое тех. описание:


Цена ВС 312:
Уточняйте по телефону или через обратную связь.

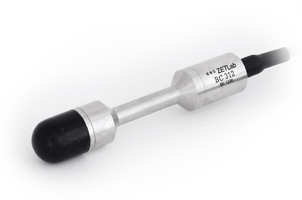

Гидрофон ВС 312

ВС 312

ОПИСАНИЕ:
  • гидрофон с двухпроводным ICP подключением;

  • экранирован и изолирован от окружающей среды;

  • высокочувствительные многоэлементные фазированные подводные акустические системы для целей обнаружения и локализации источника сигнала.

ВС 312 являются пьезоэлектрическими гидрофонами с чувствительным элементом из пьезокерамики. Для увеличения чувствительности, а также для устранения шунтирующего действия кабеля, в гидрофонах ВС 312 используется предварительный усилитель, который монтируется в одном корпусе с приёмником и вместе опускаются в воду на кабеле.

ЭЛЕКТРИЧЕСКАЯ СХЕМА ГИДРОФОНА ВС 312

ОСОБЕННОСТИ

Гидрофоны ВС 312 - гидроакустические звукоприёмники, применяются в гидроакустике для прослушивания подводных сигналов и шумов, для измерительных целей, а также как составные элементы направленных приёмных гидроакустических антенн.

Обладают ровной частотной характеристикой во всей области исследуемых частот.

Датчик может поставляться без встроенного усилителя, в этом случае он может использоваться в качестве гидроакустического излучателя.

Параметр Ед. измерения Значение
Номинальная чувствительность

мкВ/Па

250

Глубина погружения

м

400

Частотный диапазон

Гц

20…20 000

Собственные шумы*, СКЗ
(приведенные ко входу в рабочем диапазоне частот)

Па

0,02

Выходное сопротивление

МОм

< 500

Предельное измеряемое динамическое давление

кПа

20

Предельное статическое давление

МПа

4

Собственная резонансная частота

Гц

> 50 000

Уровень постоянного напряжения на выходе

В

10...12

Питание

ICP

Напряжение питания

В

+(18...30)

Ток питания

мА

3

Взрывозащищенное исполнение

по заказу

Материал корпуса

нержавеющая сталь

Рабочий диапазон температур

°С

-40…+80

Диаметр пьезоэлемента

мм

15

Размеры (длина х диаметр корпуса)

мм

128х23

Масса (без кабеля)

г

<170

Длина кабеля стандартная

м

2

Нужная длина определяется при заказе, максимальная длина кабеля без потери качества сигнала составляет 200 м

Гидрофоны ВС 312 подключаются к анализаторам спектра ZET 017 напрямую. Гидрофоны ВС312 поддерживают технологию опроса датчиков TEDS (Transducer Electronic Data Sheet - Электронные Таблицы Данных Датчиков), что позволяет анализатору спектра автоматически определять тип датчика и его чувствительность, в соответствии со стандартом IEEE P1451.4.

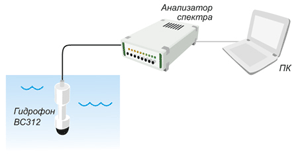

СХЕМА ИЗМЕРЕНИЙ С ИСПОЛЬЗОВАНИЕМ ПОГРУЖНОГО ГИДРОФОНА ВС 312
