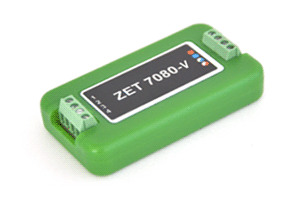

Универсальный измерительный модуль ZET 7080-V METER-0-10-485
ОПИСАНИЕ:
-
тип первичного преобразователя: датчики с выходом по напряжению
0-10 В
-
измеряемый параметр: универсальный (давление, влажность, расход
газа и т.д.)
-
передающий измеренные значения в цифровом виде по интерфейсу
RS-485
Измерительный модуль ZET 7080-V Meter-0-10-485 совместно с датчиком с выходом по
напряжению образуют цифровой датчик для измерения различных параметров.
Первичный преобразователь (датчик с выходом по напряжению) осуществляет
преобразование физической величины в электрический сигнал, измерительный модуль
- оцифровывает этот сигнал и выдаёт значения измеряемой величины в цифровом
виде. Результаты измерений передаются по интерфейсу RS485 используя протокол
Modbus
ОСОБЕННОСТИ ZET 7080-V METER-0-10-485
-
измерительный модуль устанавливается
максимально близко к датчику (или встраивается в корпус датчика)
и оцифровывание сигнала осуществляется в непосредственной
близости к чувствительному элементу, что снижает влияние помех
на результат измерений;
-
настройки цифрового датчика
сохраняются в памяти измерительного модуля, что позволяет
приступать к измерениям сразу после подачи питания, без настроек
измерительных каналов;
-
с выхода цифрового датчика выдаются
значения измеряемой величины, таким образом, не требуется
дополнительной обработки данных;
-
для организации распределенных
измерительных сетей на базе цифровых датчиков не потребуются
дорогие кабели, поскольку передача данных осуществляется в
цифровом виде.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Измеряемый параметр |
|
давление, влажность, расход газа и т.д.*
|
|
Частота выдачи данных |
Гц
|
10,50,100,200,400
|
|
Интерфейс передачи данных |
|
RS-485
|
|
Типы подключаемых датчиков |
мА
|
датчик с выходом по напряжению 0‑10; -5 ‑ 5
|
|
Питание для датчика |
В
|
24
|
|
Максимальная относительная погрешность измерения |
%
|
<1
|
|
Защита по входам от электростатического разряда
4 кВ |
|
есть
|
|
Защита по входам от превышения допустимого
напряжения (ток не должен превышать 10 мА) |
|
есть
|
|
Питание устройства |
В
|
от 9 до 24
|
|
Потребляемая мощность |
Вт
|
0,5
|
|
Рабочий диапазон температур |
°C
|
-40...+100
|
|
Габаритные размеры |
мм
|
65 x 34 x 14
|
|
Масса |
г
|
35
|
|
*определяется типом подключаемого датчика |
НАЗНАЧЕНИЕ РАЗЪЕМОВ ДЛЯ ПОДКЛЮЧЕНИЯ
|
Подключение датчика |
Подключение к измерительной сети |
|
Номер
контакта |
Маркировка |
Назначение |
|
1 |
24 V |
Питание на
датчик |
|
2 |
GND |
Общий |
|
3 |
5 V |
Не используется |
|
4 |
SIG |
Сигнал с датчика |
|
|
Номер
контакта |
Назначение |
Маркировка |
|
1 |
+(9...24) В |
Оранжевый |
|
2 |
RS 485 линия "А" |
Синий |
|
3 |
RS 485 линия "В" |
Бело-синий |
|
4 |
GND |
Бело-оранжевый |
|
СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКА С ТОКОВЫМ ВЫХОДОМ К МОДУЛЮ ZET 7080-V METER-0-10-485
|
двухпроводная |
трехпроводная |
четырехпроводная |

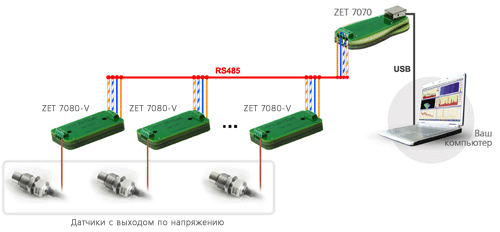

СХЕМА ИЗМЕРИТЕЛЬНОЙ СЕТИ
На базе цифровых датчиков строятся распределенные измерительные сети. Для
подключения измерительной сети к системам ZETLAB и ZETVIEW используется
преобразователь интерфейса ZET 7070 (RS-485 ↔ USB) либо ZET 7174 (RS-485 ↔
Ethernet). Измерительные сети также могут подключаться к любой системе,
использующей протокол Modbus по интерфейсу RS-485.
|
