Цифровой датчик температуры ZET 7021 TERMOTR-485
ОПИСАНИЕ:
-
цифровой датчик, передающий результаты измерений по интерфейсу
RS-485 и протоколу Modbus
-
измеряемый параметр: температура
-
тип первичного преобразователя: термосопротивление
-
простое и быстрое измерение температуры без необходимости
настройки измерительных каналов и обработки данных

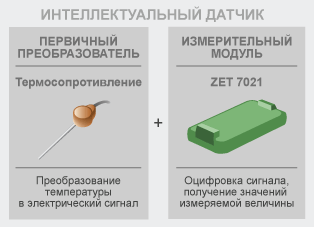

Цифровой датчик температуры состоит из
термопреобразователя сопротивления и модуля ZET
7021 TermoTR-485, который осуществляет
преобразование сигнала с датчика в значения
температуры. Тип термосопротивления выбирается в
соответствии с особенностями решаемой задачи:
требуемому диапазону измерений и точности,
условиями эксплуатации.
ПРЕИМУЩЕСТВА ЦИФРОВЫХ ДАТЧИКОВ ТЕМПЕРАТУРЫ
- измерение температуры сразу
после подачи питания и не
требует специального
технического обслуживания;
- все
необходимые настройки
устанавливаются при первичной и
периодической поверках и
сохраняются в памяти
измерительного модуля;
- полученные значения температуры
передаются по интерфейсу RS-485,
используя протокол Modbus.
Термопреобразователь сопротивления измерение
температуры сразу после подачи питания и не
требует специального технического обслуживания.
Все необходимые настройки устанавливаются при
первичной и периодической поверках и сохраняются
в памяти измерительного модуля. Полученные
значения температуры передаются по интерфейсу
RS-485, используя протокол Modbus.
ПОДДЕРЖИВАЕМЫЕ ТИПЫ ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ
СОПРОТИВЛЕНИЯ
|
Тип
термосопротивления
|
Номинальное
значение
сопротивления
при 0 °С, R0,
Ом
|
НСХ
|
|
Платиновый (ТСП)
|
|
α=0,00385
|
α=0,00391
|
|
50
|
Pt 50
|
50П
|
|
100
|
Pt 100
|
100П
|
|
Медный (ТСМ)
|
|
α=0,00426
|
α=0,00428
|
|
50
|
Cu 50
|
50М
|
|
100
|
Cu 100
|
100М
|
|
Никелевые (ТСН)
|
|
α=0,00617
|
|
100
|
100H
|
ОСОБЕННОСТИ
ZET 7021 TermoTR-485 внесен в реестр средств измерений под №
52802-13
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Измеряемый параметр |
|
температура
|
|
Частота выдачи данных |
Гц
|
10, 62
|
|
Интерфейс передачи данных |
|
RS-485
|
|
Тип подключаемых термисторов |
|
100П(0,00391), 50П(0,00391), Pt100(0,00385),
Pt50(0,00385), 100М(0,00428), 50M(0,00428),
Cu100(0,00426), Cu50(0,00426), 100H(0,00617),
50H(0,00617)
|
|
Пределы допускаемой основной приведенной
погрешности |
%
|
±0,05
|
|
Защита по входам от электростатического разряда
4 кВ |
|
есть
|
|
Защита по входам от превышения допустимого
напряжения (ток не должен превышать 10 мА) |
|
есть
|
|
Потребляемая мощность |
Вт
|
0,5
|
|
Питание устройства |
В
|
от 9 до 24
|
|
Рабочий диапазон температур |
°C
|
-40...+100*
|
|
Габаритные размеры |
мм
|
65 х 34 х 14
|
|
Масса |
г
|
35
|
|
*рабочий диапазон измерения датчика определяется
характеристиками подключаемого
термосопротивления |

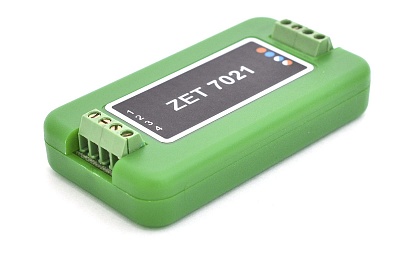

Измерительные модули ZET 7021 TermoTR-485 имеют разъем для подключения
термосопротивлений, разъем для подключения к измерительной сети и крепежные
отверстия для монтажа на месте измерений.
|
Сторона подключения термосопротивления |
Двухпроводная схема подключения
термосопротивления |
Трехпроводная схема подключения
термосопротивления |
|
Сторона подключения к измерительной сети |
Схема подключения модулей ZET 7021
TermoTR-485 к измерительной сети |
На базе цифровых датчиков строятся распределенные измерительные сети. Для
подключения измерительной сети к системам ZETLAB и ZETVIEW используется
преобразователь интерфейса ZET 7070 (RS-485 ↔ USB) либо ZET 7174 (RS-485 ↔
Ethernet). Измерительные сети также могут подключаться к любой системе,
использующей протокол Modbus по интерфейсу RS-485.
На рисунке ниже представлена измерительная сеть на базе термосопротивлений и
модулей ZET 7021 TermoTR-485

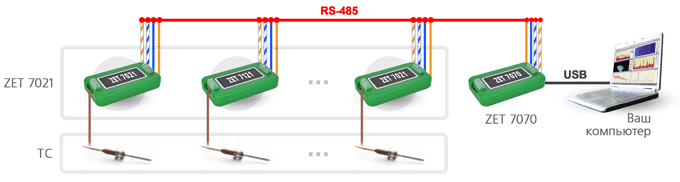

Схема измерительной сети: измерение температуры с помощью термосопротивления
и модуля ZET 7021 TermoTR-485

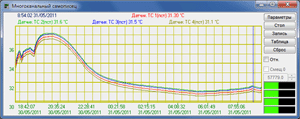

Результат измерения температуры датчиками ZET 7021
|
