Цифровой датчик термопары ZET 7020 TERMOTC-485
ОПИСАНИЕ:
-
датчик с цифровым выходом RS-485
-
измеряемый параметр: температура
-
тип первичного преобразователя: термопара (R, S, B, J, Т, E, K,
N, A1, A2, A3, L, M)
-
простое и быстрое измерение температуры без необходимости
настройки измерительных каналов и обработки данных

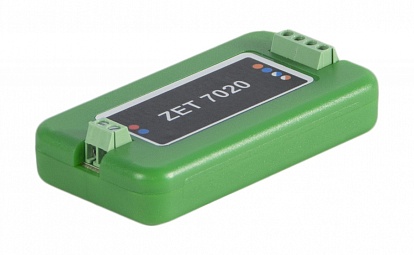

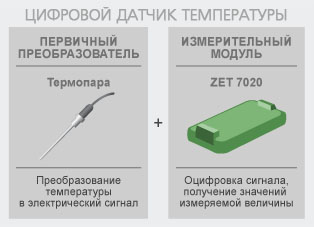

Измерительный модуль ZET 7020 TermoTC-485
совместно с термопарой образуют цифровой датчик
температуры. Модуль ZET 7020 осуществляет
преобразование сигнала с термопары в значения
температуры. Тип термопары выбирается в
соответствии с особенностями решаемой задачи:
требуемому диапазону измерений и точности,
условиями эксплуатации.
ПОДДЕРЖИВАЕМЫЕ ТИПЫ ТЕРМОПАР
| Обозначение
промышленного
термопреобразователя |
Обозначение типа
термопары по
международной
классификации |
Класс
допуска |
Диапазон
измерений, ° С |
Пределы
допускаемых
отклонений ТЭДС
от НСХ ±”t,
° С |
| ТПП |
S, R |
2 |
От 0 до 600
Св. 600 до 1600 |
1,5
0,0025t |
| 1 |
От 0 до 1100
Св. 1100 до 1600 |
1,0
1,0+0,003(t-1100) |
| ТПР |
B |
3 |
От 600 до 800
Св. 800 до 1800 |
4
0,005t |
| 2 |
От 600 до 1800 |
0,0025t |
| ТХК |
L |
3 |
От -200 до -100
Св. -100 до +100 |
1,5+0,01|t|
2,5 |
| 2 |
От -40 до +360
Св. 360 до 800 |
2,5
0,7+0,005t |
| ТХКн |
E |
3 |
От -200 до -167
Св. -167 до +40 |
0,015|t|
2,5 |
| 2 |
От -40 до +333
Св. 333 до 900 |
2,5
0,0075t |
| 1 |
От -40 до +375
Св. 375 до 800 |
1,5
0,004t |
| ТХА, ТНН |
K,N |
3 |
От -250 до -167
Св. -167 до +40 |
0,015|t|
2,5 |
| 2 |
От -40 до +333
Св. 333 до 1300 |
2,5
0,0075t |
| 1 |
От -40 до +375
Св. 375 до 1300 |
1,5
0,004t |
| ТMК |
T |
3 |
От -200 до -66
Св. -66 до +40 |
0,015|t|
1,0 |
| 2 |
От -40 до +135
Св. 135 до 400 |
1,0
0,0075t |
| 1 |
От -40 до +125
Св. 125 до 350 |
0,5
0,004t |
| ТЖК |
J |
3 |
От 0 до 333
Св. 333 до 900 |
2,5
0,0075t |
| 2 |
От -40 до +375
Св. 375 до 750 |
1,5
0,004t |
| ТМК |
M |
— |
От -200 до 0
Св. 0 до 100 |
1,3+0,001|t|
1,0 |
| ТВР |
A-1, A-2, A-3 |
3 |
От 1000 до 2500 |
0,007t |
| 2 |
От 1000 до 2500 |
0,005t |
ОСОБЕННОСТИ
Измерительный модуль ZET 7020 внесен в реестр средств измерений
под № 52802-13
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Метрологические характеристики
|
|
|
|
Измеряемая физическая величина |
|
температура
|
|
Минимальное значение температуры |
°С
|
-270 (в зависимости от используемой термопары)
|
|
Максимальное значение температуры |
°С
|
2500 (в зависимости от используемой термопары)
|
|
Порог чувствительности (минимальное значение, на
которое различаются две последовательно
измеренные величины) |
°С
|
0,001
|
|
Погрешность измерения |
|
|
|
— абсолютная (с термопарой типа T, класс допуска
1) |
%
|
0,5
|
|
— относительная (от измеряемой величины) |
%
|
0,05
|
|
— дополнительная (от изменения температуры) |
% /10 °С
|
0,05
|
|
Технические характеристики
|
|
|
|
Тип подключаемых термопар |
|
R, S, B, J, Т, E, K, N, A1, A2, A3, L, M
|
|
Диапазон измерений электрических напряжений от
подключаемых первичных преобразователей (ПП) |
мВ
|
-73 до +73
|
|
Частота обновления данных |
Гц
|
1; 4
|
|
Компенсатор холодного спая |
|
есть, встроенный
|
|
Интерфейс |
|
|
|
Интерфейс передачи данных |
|
RS-485
|
|
Скорость обмена |
бит/с
|
4800, 9600, 14400, 19200, 38400, 57600, 115200,
230400
|
|
Контроль четности |
|
0 — нет контроля;
1 — есть контроль (нечетность)
|
|
Протокол обмена |
|
MODBUS
|
|
Защита по интерфейсным входам: |
|
|
|
— перенапряжения (ток 1 A) |
В
|
19
|
|
— импульсная (350 Вт, 8/20 мкс) |
В
|
28
|
|
Эксплуатационные характеристики
|
|
|
|
Питание устройства |
В
|
от 9 до 24
|
|
Потребляемый ток при напряжении 12 В |
мА
|
до 40
|
|
Защита от переполюсовки |
|
есть
|
|
Габаритные размеры |
мм
|
71x39x17
|
|
Масса |
г
|
30
|
|
Температурный диапазон эксплуатации модуля* |
°C
|
от -40 до +100
|
|
*рабочий диапазон измерения датчика определяется
характеристиками подключаемой термопары |
СХЕМЫ ПОДКЛЮЧЕНИЯ ZET 7020 TERMOTC-485
|
Схема подключения термопары
|
Схема подключения к измерительной сети.
|

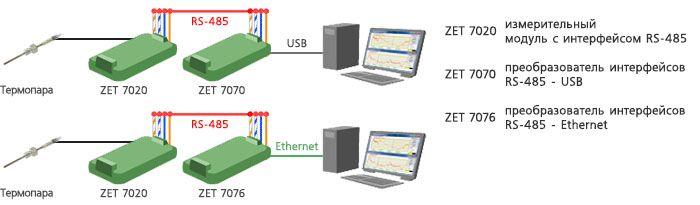

ВАРИАНТЫ ПОДКЛЮЧЕНИЯ К ПК
Подключение к ПК может осуществляться по USB (преобразователь USB ↔ RS-485 ZET
7070), Ethernet или Wi-Fi (преобразователь Ethernet/Wi-Fi ↔ RS-485 ZET 7076). В
комплект поставки преобразователей интерфейсов входит программное обеспечение
ZETLAB, значительно расширяющее возможности использования цифровых датчиков
температуры. Измерительные сети также могут подключаться к любой системе,
использующей протокол Modbus по интерфейсу RS-485.

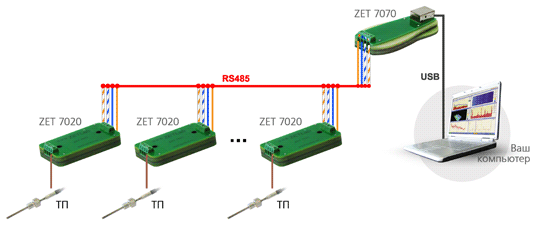

Схема измерительной сети: измерение температуры с помощью термопар и модулей
ZET 7020
РАСПРЕДЕЛЁННАЯ СИСТЕМА МОНИТОРИНГА ТЕМПЕРАТУРЫ
Цифровые датчики идеально подходят для построения распределённых систем
измерения температуры. Поскольку обработка сигнала производится в
непосредственном месте измерения, это существенно повышает точность измерений, а
для передачи данных могут использоваться более дешёвые кабели. К одному модулю
ZET 7070 можно подключить до 4-х цифровых датчиков при использовании внутреннего
блока питания модуля ZET 7070, и до 60 при использовании внешнего блока питания.
Схема измерительной сети: измерение температуры с помощью термопар и модулей
ZET 7020
РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ В ZETLAB
|

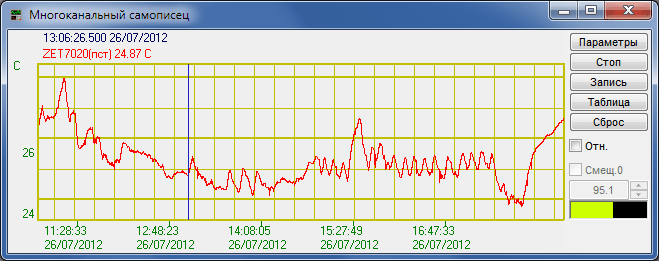

Самописец температуры

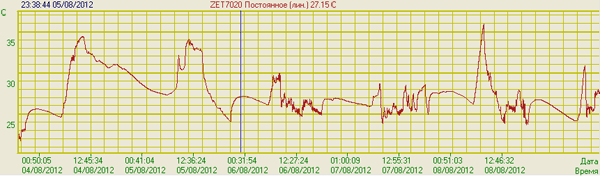

График температуры в офисном помещении,
результат записи показаний датчика ZET 7020
|

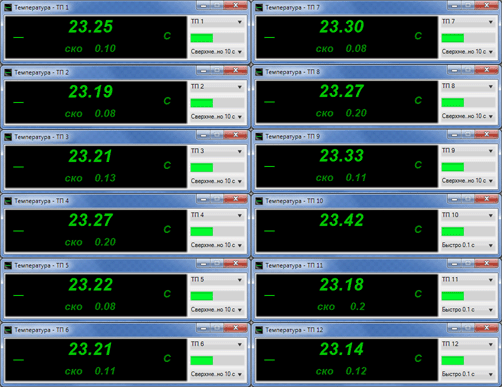

Измерение температуры в 12 точках
|
Совместное использование цифровых датчиков и управляющих модулей позволяет
строить системы управления, автоматизированные комплексы и различные регуляторы.
|
