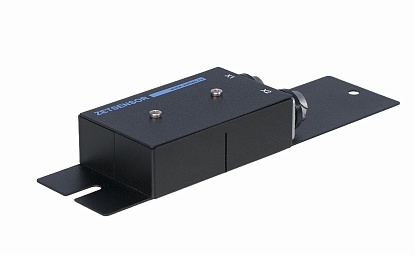

Цифровой датчик малых деформаций ZET 7010 типа DS
ОПИСАНИЕ:
-
датчик с цифровым выходом RS-485
-
для испытаний и контроля бетонных конструкций на
растяжение/сжатие;
-
легко устанавливается на объекте, полностью готов к работе
-
диагностика исправности встроенного чувствительного элемента (тензорезистора)
Цифровой тензометрический датчик ZET 7010
модели DS оснащен встроенным первичным
преобразователем (в качестве которого
используется тензорезистор) и измерительным
модулем ZET 7010 Tensometer-485.
ОБЛАСТИ ПРИМЕНЕНИЯ ЦИФРОВОГО ТЕНЗОДАТЧИКА ZET
7010 МОДЕЛИ DS
- испытания материалов
на растяжение/сжатие;
- контроль строительных
конструкций.
ДАТЧИКИ ZET 7010 МОДЕЛИ DS ПОЛНОСТЬЮ ГОТОВЫ К
РАБОТЕ!
Каждый цифровой тензодатчик конфигурируется
индивидуально в соответствии с предъявляемыми
к измерению требованиями. Конфигурация
сохраняется в памяти измерительного модуля ZET
7010 DS Tensometer-485, таким образом,
использование цифровых датчиков деформации
позволяет приступить к измерениям без
дополнительной обработки и настройки, получая
результаты в требуемых единицах измерения (кг,
Н, Па, мм и т.д.).
Цифровые тензодатчики ZET 7010 Tensometer-485
модели DS изготавливаются в промышленном корпусе
для защиты от пыли и влаги и повышения ударной
стойкости.
ЗАВИСИМОСТЬ ПОКАЗАНИЙ ДАТЧИКА ZET 7010 DS ОТ
ТЕМПЕРАТУРЫ
При изменении температуры в пределах 20 °С,
показания датчика меняются в пределах 10
мкм/м. Пример - испытания цифрового датчика ZET
7110 DS, который был установлен на стальной
швеллер:
Показания ZET 7110 DS
Профиль температуры (показания цифрового
датчика температуры)
КРЕПЛЕНИЕ ДАТЧИКА
Для контроля деформации на объекте измерений
необходимо закрепить датчик таким образом, чтобы
ось крепления датчика совпадала с направлением
контролируемой деформации. Датчик крепится
на объекте измерений по двум точкам через
отверстие Ш6,2 мм на одной стороне датчика и паз
шириной 6,2 мм на другой стороне датчика
позволяющий производить крепление датчика
с базовым расстоянием 180±5 мм. При установке
датчиков на бетонные поверхности следует
использовать анкерные шпильки либо анкера
с внутренней резьбой М6. Установку
на металлические поверхности производить
на приварные шпильки М6, либо болтами М6 к
крепежным отверстиям. При креплении датчиков
ZET7010 DS необходимо обеспечить надежную
фиксацию в точках их крепления для исключения
проскальзывания, для чего рекомендуется
использовать шайбы стопорные зубчатые DIN 6798 A
(внешние зубцы) «М6».
ОСОБЕННОСТИ
Измерительный модуль деформаций ZET 7010
Tensometer-485 (датчик малых деформаций комплектации типа DS)
внесен в реестр средств измерений под № 52802-13.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Измеряемый параметр |
|
деформация, напряженность
|
|
Тип встроенного чувствительного элемента |
|
тензорезистор
|
|
Диапазон измерений |
мкм/м
|
-10...300
|
|
Диапазон измерений при использовании монтажных
пластин (в разных точках крепления) |
мкм/м
|
-18...540
-30...900
-90...2700
|
|
Класс точности |
|
5
|
|
Влияние температуры на чувствительность, на 10
°С |
%
|
0,2
|
|
Влияние температуры на нуль, на 10 °С |
%
|
0,2
|
|
Максимальная рабочая деформация |
мкм/м
|
75
|
|
Восстанавливающая сила |
Н
|
1000
|
|
Разрушающая деформация |
мкм/м
|
125
|
|
Интерфейс передачи данных |
|
RS-485
|
|
Скорость обмена |
кбит/с
|
2,4; 4,8; 9,6; 14,4; 19,2; 38,4; 57,6; 115,2;
230,4
|
|
Частота выдачи данных |
Гц
|
5
|
|
Калибровочная таблица |
|
есть
|
|
Контроль питания |
|
есть
|
|
Контроль температуры |
|
есть
|
|
Диагностика качества данных |
|
есть
|
|
Проверка целостности чувствительного элемента |
|
есть
|
|
Защита по входам от электростатического разряда
4 кВ |
|
есть
|
|
Защита от переполюсовки |
|
есть
|
|
Питание устройства |
В
|
9...24
|
|
Потребляемая мощность |
Вт
|
0,5
|
|
Габаритные размеры |
мм
|
197 x 56 x 30
|
|
Масса |
г
|
300
|
|
Температурный диапазон эксплуатации |
°С
|
-40...+100
|
|
Степень защиты по DIN EN 60529 |
|
IP65
|
|
Момент затяжки монтажных винтов
минимальный/номинальный |
Нхм
|
12/16
|
|
* заводская установка — 57,6 кбит/с |
Цифровые тензодатчики ZET 7010 типа DS имеют 2 четырехконтактных разъёма
FQ14-4ZK-S для подключения к измерительной сети (в комплект поставки входит
ответный разъём).
|
|
|
Номер
контакта |
Назначение |
|
1 |
+(9...24) B |
|
2 |
RS-485 линия "А" |
|
3 |
RS-485 линия "B" |
|
4 |
GND |
|

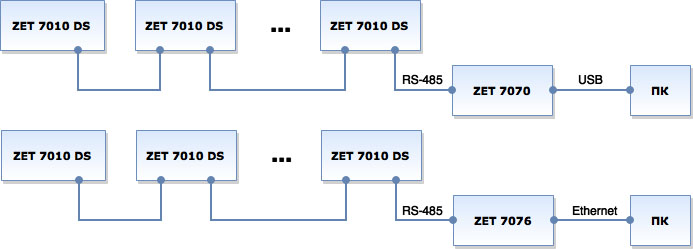

СХЕМА ИЗМЕРИТЕЛЬНОЙ СЕТИ
При построении измерительной сети датчики ZET 7010 DS подключаются
последовательно, получившаяся измерительная цепочка подключается к компьютеру с
помощью преобразователя интерфейсов ZET 7070 или ZET 7076.
Измерительная сеть на базе цифровых датчиков ZET 7010 DS Tensometer-485
Количество подключаемых датчиков к модулю ZET 7070 без использования внешнего
блока питания — не более 2, с использованием — 60. Программное обеспечение
ZETLAB поддерживает подключение до 200 цифровых датчиков к одному компьютеру.
Измерительные сети также могут подключаться к любой системе, использующей
протокол Modbus по интерфейсу RS-485.
|
