ВЭД-32000

Тип:
Вибростенд

ТУ:


Краткое тех. описание:


Цена ВЭД-32000:
Уточняйте по телефону или через обратную связь.

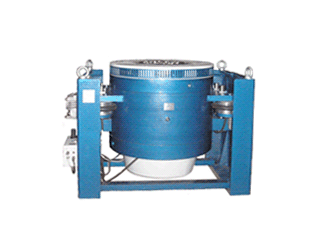

Вибростенд ВЭД-32000



ОПИСАНИЕ:
  • F (сила) = 32000 H;

  • f (частотный диапазон) = 5...2500 Гц;

  • A (ускорение) = 90 g;

  • S (перемещение) = 50 мм;

  • m (масса загрузки) = 500 кг.

Вибрационная установка ВЭД-32000 предназначена для имитации воздействия механических факторов окружающей среды. Управление испытаниями осуществляется с помощью системы управления вибростендами ZET 017-U по программам синусоидальной вибрации (по ГОСТ 28203), широкополосной случайной вибрации (ГОСТ Р 51502), ударных воздействий (по ГОСТ 28213 и ГОСТ 28215), виброударов (по ГОСТ РВ 20.39.304).

ОСОБЕННОСТИ
  • вертикальное или горизонтальное направление вибрации;
  • пневморазгрузка подвижных частей;
  • система амортизации;
  • усилители класса D (кпд ≈96%) с воздушным охлаждением (силовые модули TIRA или LDS).
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ:
  • горизонтальные столы скольжения,
  • камеры климата (Feutron, Clima),
  • доставка и пусконаладочные работы,
  • аттестация виброустановок.

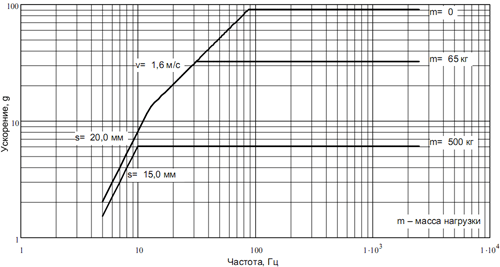

АЧХ вибростенда ВЭД-32000

Вибростенд имеет чугунную литую станину. Система амортизации корпуса вибростенда обеспечивает виброизоляцию от станины в рабочем диапазоне частот и избавляет от необходимости использования специального фундамента в большинстве случаем применения (при вертикальной и горизонтальной вибрации). Благодаря этому вибростенды устанавливаются на бетонный пол и без дополнительных креплений сохраняют устойчивость при испытаниях тяжелых и крупногабаритных изделий.

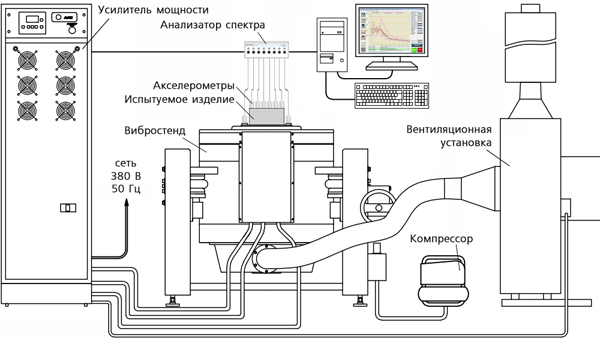

Вибрационная система на базе вибростенда ВЭД-32000 и системы упрвления вибростендами ZET 017-U

После окончания работы нагрузку со стола вибростенда (оснастку, испытуемое изделие, контрольные датчики) можно не снимать. После выхода воздуха из системы пневморазгрузки, стол вибростенда опустится в нижнее положение на упоры и может находиться в этом положении неограниченное время. Такое положение стола не оказывает вредного влияния на элементы подвески стола.

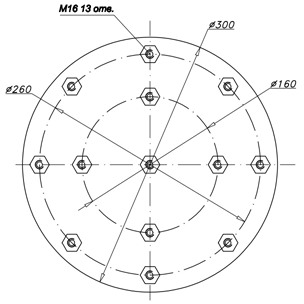

Габаритный чертеж стола вибростенда ВЭД-32000

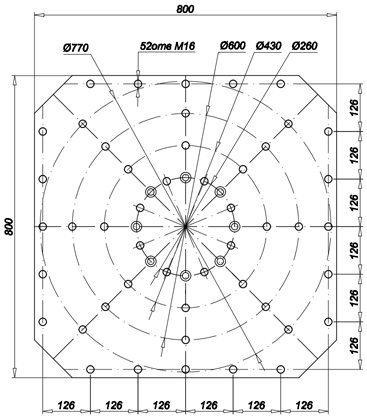

Габариты расширенной платформы вибростенда ВЭД-32000 (опция)
СМ. ТАКЖЕ :
  • Модальный анализ
  • Эксплуатационные характеристики виброустановок ВЭД
ОСОБЕННОСТИ

В комплект поставки системы входят:

  • Вибростенд (воспроизведение вибраций)
  • Усилитель мощности с системой подмагничивания (Усиление сигнала с генератора на вибростенд)
  • Вентиляционная установка (Вибростенд охлаждается вентилятором, а воздух, используемый в качестве охлаждающего агента, проходит через фильтр)
  • Компрессор системы пневморазгрузки и виброизоляции (Система пневмозагрузки подвижных частей автоматически выставляет стол вибростенда в нулевое положение при нагрузке от 0 до максимальной)

В базовую комплектацию входят:

  • Анализатор спектра в черном корпусе с красной кнопкой ZET017-U4.
  • Система управления вибростендами ZET017-U
  • Вибропреобразователи ВС 111 и ВС 110
  • Крепежный магнит, крепежный кубик
  • Мастика
Параметр Ед. измерения Значение
Вибростенд

ВЭД-32000

Сила (синусоидальная вибрация)

Н

32000

Сила (ШСВ (СКЗ)

Н

22600

Сила (удар)

Н

64000

Частотный диапазон

Гц

5...2500

Ускорение (синусоидальная вибрация)

g

90

Ускорение (ШСВ (СКЗ)

g

64

Ускорение (удар)

g

120

Максимальный ход (пик-пик)

мм

50

Масса загрузки

кг

500

Частота резонанса подвижной системы

Гц

>2000

Частота резонанса подвески стола

Гц

<5

Максимальная скорость

м/с

1,8

Диаметр рабочего стола*

мм

300

Масса подвижной системы

кг

36

Мощность усилителя

кВА

30

Система охлаждения

воздушная

*диаметр стола вибростенда, размер и расположение крепежных отверстий могут быть выполнены по согласованию при заказе
