ВЭД-16000 Вибростенд / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ВЭД-16000

Тип:
Вибростенд

ТУ:


Краткое тех. описание:


Цена ВЭД-16000:
Уточняйте по телефону или через обратную связь.

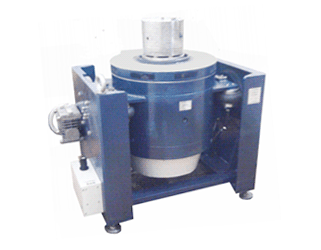

Вибростенд ВЭД-16000



ОПИСАНИЕ:
  • F (сила) = 16000 H;

  • f (частотный диапазон) = 5...3000 Гц;

  • A (ускорение) = 100 g;

  • S (перемещение) = 50 мм;

  • m (масса загрузки) = 300 кг.

Вибрационная установка ВЭД-16000 предназначена для имитации воздействия механических факторов окружающей среды. Управление испытаниями осуществляется с помощью системы управления вибростендами ZET 017-U по программам синусоидальной вибрации (по ГОСТ 28203), широкополосной случайной вибрации (ГОСТ Р 51502), ударных воздействий (по ГОСТ 28213 и ГОСТ 28215), виброударов (по ГОСТ РВ 20.39.304).

ОСОБЕННОСТИ
  • Вибростенды могут комплектоваться горизонтальными столами скольжения.
  • Направление вибрации - вертикальное или горизонтальное.
  • Вибростенды имеют пневморазгрузку подвижных частей.
  • Вибростенд имеет чугунную литую станину. Система амортизации корпуса вибростенда обеспечивает виброизоляцию от станины в рабочем диапазоне частот и избавляет от необходимости использования специального фундамента в большинстве случаем применения (при вертикальной и горизонтальной вибрации). Благодаря этому вибростенды устанавливаются на бетонный пол и без дополнительных креплений сохраняют устойчивость при испытаниях тяжелых и крупногабаритных изделий.
  • Виброустановки комплектуются усилителями класса D (кпд около 96%) с воздушным охлаждением (силовые модули TIRA или LDS).
  • Система охлаждения вибростендов - воздушная.
  • Вибростенды могут комплектоваться камерами климата (Feutron, Clima).
  • Доставка потребителю, пусконаладочные работы и аттестация виброустановок может осуществляться нашим предприятием.

Вибростенд имеет чугунную литую станину. Система амортизации корпуса вибростенда обеспечивает виброизоляцию от станины в рабочем диапазоне частот и избавляет от необходимости использования специального фундамента в большинстве случаем применения (при вертикальной и горизонтальной вибрации). Благодаря этому вибростенды устанавливаются на бетонный пол и без дополнительных креплений сохраняют устойчивость при испытаниях тяжелых и крупногабаритных изделий.

После окончания работы нагрузку со стола вибростенда (оснастку, испытуемое изделие, контрольные датчики) можно не снимать. После выхода воздуха из системы пневморазгрузки, стол вибростенда опустится в нижнее положение на упоры и может находиться в этом положении неограниченное время. Такое положение стола не оказывает вредного влияния на элементы подвески стола.



Вибростенд



Усилитель мощности

СМ. ТАКЖЕ:
  • Модальный анализ
  • Эксплуатационные характеристики виброустановок ВЭД
ОСОБЕННОСТИ

В комплект поставки системы входят:

  • Вибростенд (воспроизведение вибраций)
  • Усилитель мощности с системой подмагничивания (Усиление сигнала с генератора на вибростенд)
  • Вентиляционная установка (Вибростенд охлаждается вентилятором, а воздух, используемый в качестве охлаждающего агента, проходит через фильтр)
  • Компрессор системы пневморазгрузки и виброизоляции (Система пневмозагрузки подвижных частей автоматически выставляет стол вибростенда в нулевое положение при нагрузке от 0 до максимальной)

В базовую комплектацию входят:

  • Анализатор спектра в черном корпусе с красной кнопкой ZET017-U4.
  • Система управления вибростендами ZET017-U
  • Вибропреобразователи ВС 111 и ВС 110
  • Крепежный магнит, крепежный кубик
  • Мастика
Параметр Ед. измерения Значение
Вибростенд

ВЭД-16000

Сила (синусоидальная вибрация)

Н

16000

Сила (ШСВ (СКЗ)

Н

11300

Сила (удар)

Н

32000

Частотный диапазон

Гц

5...3000

Ускорение (синусоидальная вибрация)

g

100

Ускорение (ШСВ (СКЗ)

g

70

Ускорение (удар)

g

120

Максимальный ход (пик-пик)

мм

50

Масса загрузки

кг

250

Частота резонанса подвижной системы

Гц

>2600

Частота резонанса подвески стола

Гц

<5

Максимальная скорость

м/с

1,8

Диаметр рабочего стола*

мм

300

Масса подвижной системы

кг

16

Мощность усилителя

кВА

20

Система охлаждения

воздушная

*диаметр стола вибростенда, размер и расположение крепежных отверстий могут быть выполнены по согласованию при заказе
