Наименование:
SEV-360/DSA 45K

Тип:
Вибросистема

ТУ:


Краткое тех. описание:


Цена SEV-360/DSA 45K:
Уточняйте по телефону или через обратную связь.

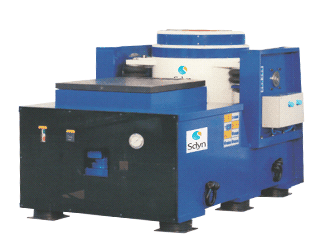

Вибросистема SEV-360/DSA 45K

ОПИСАНИЕ:
  • F (сила) = 35000 H;

  • f (частотный диапазон) = DC...2800 Гц;

  • A (ускорение) = 100 g;

  • S (перемещение) = 51 мм;

  • m (масса загрузки) = 350 кг

Виброиспытательные стенды серии SEV 360 предназначены для виброиспытаний изделий во всех областях промышленности, а также для проведения испытаний в научно-исследовательских лабораториях. Управление испытаниями осуществляется с помощью системы управления вибростендами ZET 017-U по программам синусоидальной вибрации (по ГОСТ 28203), широкополосной случайной вибрации (ГОСТ Р 51502), ударных воздействий (по ГОСТ 28213 и ГОСТ 28215), виброударов (по ГОСТ РВ 20.39.304).

ОСОБЕННОСТИ:
  • Совместим с любыми датчиками.
  • Легкая и прочная подвесная система.
  • Прочная конструкция обеспечивает длительный срок службы.
  • Автоматическое центрирование корпуса.
  • Изоляция корпус.
  • Звукопоглотитель.
  • Пневмоопора.

Виброиспытательная система SEV 360 состоит из вибростенда и усилителя мощности и управляется контроллером системы управления вибростендами ZET017-U. Контроль параметров вибрации осуществляется по каналам обратной связи от датчиков (акселерометров, велосиметров, датчиков перемещения), устанавливаемых на столе вибростенда и испытуемом изделии. Оператор задает профиль испытаний и контроллер системы управления вибростендами ZET017-U обеспечивает воспроизведение вибростендом заданного профиля в автоматическом режиме.


Схема испытаний вибрацией на базе системы управления вибростендами ZET 017-U

ОСОБЕННОСТИ

В базовую комплектацию входят:

  • Анализатор спектра в черном корпусе с красной кнопкой ZET017-U4.
  • Система управления вибростендами ZET017-U
  • Вибропреобразователи ВС 111 и ВС 110
  • Крепежный магнит, крепежный кубик
  • Мастика
КОМПЛЕКТ ПОСТАВКИ ДЛЯ ВИБРОСТЕНДА

Вибростенд

Усилитель мощности

Система охлаждения

Набор инструментов для монтажа вибростенда (ключи, отвертки)

Расширительный стол, который крепится к штоку вибростенда

Дополнительно для работы потребуется следующее оборудование:

  • Компрессор - для накачки пневматической подушки внутри стенда, которая поддерживает шток
  • Генератор сигнала или система управления
  • Автомат питания достаточной мощности, чтобы выдержать пусковой ток (смотрите внимательно документацию)
Параметр Ед. измерения Значение
Вибростенд

SEV 360

Усилитель мощности

DSA 45K

Диаметр стола, мм

мм

360

Сила (синусоидальная вибрация)

Н

35000

Сила (случайная вибрация)

Н

35000

Частотный диапазон

Гц

DC...2800

Ускорение (синусоидальная вибрация)

g

100

Максимальный ход (пик-пик)

мм

51*

Масса загрузки

кг

350

Виброскорость (пик)

м/с

1,8

Масса движущего элемента

кг

35

Резонансная частота

Гц

2600

Масса вибростенда

кг

3500

Выходная мощность усилителя

150 В, 300 А

Входное сопротивление,

кОм

10

Габариты (длина х ширина х высота)

мм

1420х885х1165
