Наименование:
SEV-125/DSA 2K

Тип:
Виброиспытательная система

ТУ:


Краткое тех. описание:


Цена SEV-125/DSA 2K:
Уточняйте по телефону или через обратную связь.

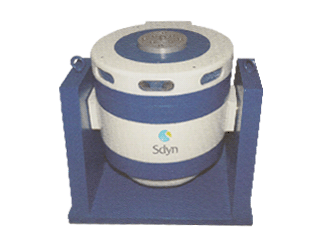

Виброиспытательная система SEV-125/DSA 2K

ОПИСАНИЕ:
  • F (сила) = 1500 H;

  • f (частотный диапазон) = DC...4500 Гц;

  • A (ускорение) = 75 g;

  • S (перемещение) = 20 мм;

  • m (масса загрузки) = 12 кг

Виброиспытательный стенд SEV 125 низкочастотного диапазона спроектирован для заведений технической направленности и лабораторий исследовательской и экспериментальной деятельности. Система SEV125 позволяет проводить испытания малогабаритных изделий на устойчивость к воздействию синусоидальной вибрации, широкополосной случайной вибрации, а также ударных воздействий: одиночных ударов, многократных ударов, виброударов. Управление испытаниями осуществляется с помощью системы управления вибростендами ZET017-U.

ПРЕИМУЩЕСТВА:
  • Высокая поперечная жесткость.
  • Прочная конструкция обеспечивает длительный срок службы.
  • Регулируемая осевая жесткость.

Виброиспытательная система SEV 125 состоит из вибростенда и усилителя мощности и управляется контроллером ZET 017-U. Контроль параметров вибрации осуществляется по каналам обратной связи от датчиков (акселерометров, велосиметров, датчиков перемещения), устанавливаемых на столе вибростенда и испытуемом изделии. Оператор задает профиль испытаний и контроллер системы управления вибростендами ZET 017-U обеспечивает воспроизведение вибростендом заданного профиля в автоматическом режиме.


Схема испытаний вибрацией на базе системы управления вибростендами ZET 017-U

ОСОБЕННОСТИ

В базовую комплектацию входят:

  • Анализатор спектра в черном корпусе с красной кнопкой ZET017-U4.
  • Система управления вибростендами ZET017-U
  • Вибропреобразователи ВС 111 и ВС 110
  • Крепежный магнит, крепежный кубик
  • Мастика
КОМПЛЕКТ ПОСТАВКИ ДЛЯ ВИБРОСТЕНДА

Вибростенд

Усилитель мощности

Система охлаждения

Набор инструментов для монтажа вибростенда (ключи, отвертки)

Расширительный стол, который крепится к штоку вибростенда

Дополнительно для работы потребуется следующее оборудование:

  • Компрессор - для накачки пневматической подушки внутри стенда, которая поддерживает шток
  • Генератор сигнала или система управления
  • Автомат питания достаточной мощности, чтобы выдержать пусковой ток (смотрите внимательно документацию)
Параметр Ед. измерения Значение
Вибростенд

SEV 125

Усилитель мощности

DSA 2K

Сила (синусоидальная вибрация)

Н

1500

Сила (случайная вибрация)

Н

1000

Частотный диапазон

Гц

DC...4500

Ускорение (синусоидальная вибрация)

g

75

Максимальный ход (пик-пик)

мм

20

Масса загрузки

кг

12

Диаметр стола, мм

мм

125

Виброскорость (пик)

м/с

1,2

Масса движущего элемента

кг

2

Выходная мощность усилителя

60 В, 35 А

Входное сопротивление,

кОм

10

Габариты (длина х ширина х высота)

мм

540х375х495

Масса вибростенда

кг

400
